Um usuário do Reddit desenvolveu um gabinete para o Raspberry Pi 5 que reúne quatro discos rígidos de 3,5 polegadas, fonte de alimentação interna, refrigeração ativa e um sistema de LEDs por fibra óptica. O projeto foi criado para funcionar com o Radxa Penta SATA HAT e roda atualmente com OpenMediaVault, enquanto o autor planeja adicionar o Nextcloud para armazenar seus arquivos pessoais.
Publicado no subreddit r/raspberry_pi, o projeto chamou atenção pelo nível de integração. Em vez de utilizar uma fonte externa dedicada, o gabinete abriga uma fonte AC-DC de 100 W, reduzindo a quantidade de cabos na mesa. O autor também utilizou fibras ópticas de 1 mm para transportar a iluminação dos LEDs de atividade do controlador SATA até o painel frontal, preservando os indicadores sem a necessidade de placas adicionais.
My custom RPi 5 NAS build: 4-bay 3.5″ HDD, and fiber optic status LEDs. No more cable mess.
by
u/Cajka99 in
raspberry_pi

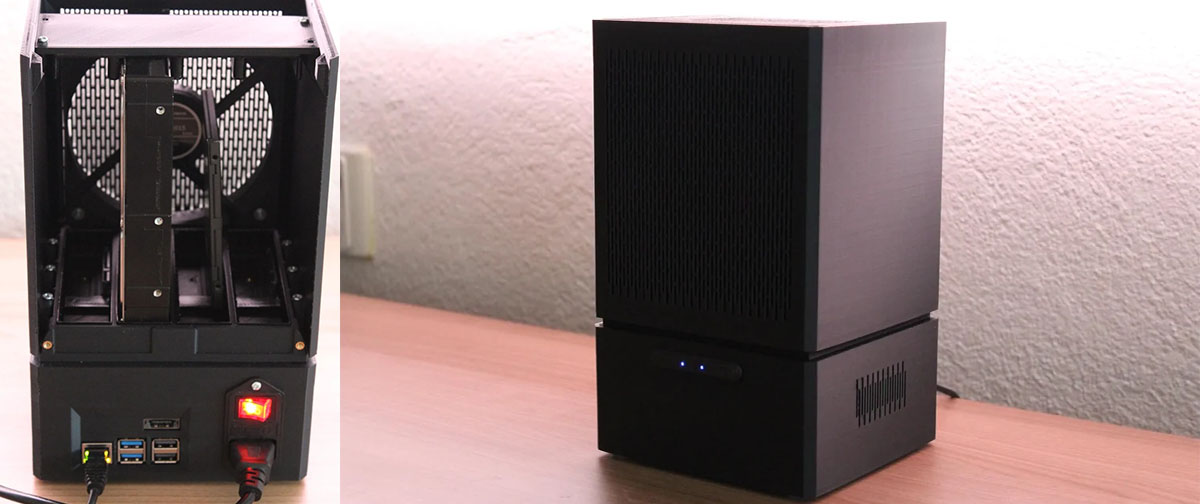

As fotografias mostram um gabinete compacto impresso em 3D que acomoda quatro HDDs de 3,5 polegadas, mas também aceita SSDs SATA de 2,5 polegadas. Segundo o autor, apenas a base do modelo exige suportes durante a impressão, enquanto as demais peças foram desenhadas para serem produzidas sem estruturas de apoio.
Um gabinete pensado para eliminar acessórios externos
O objetivo do projeto era construir uma solução “tudo em um” para quem utiliza o Raspberry Pi 5 como servidor de arquivos.
Além do espaço para os discos, o gabinete incorpora:
- quatro baias para HDDs de 3,5″;
- compatibilidade com SSDs SATA de 2,5″;
- fonte interna de 230 V para 12 V com potência de 100 W;
- ventoinha slim de 120 mm para refrigeração;
- indicadores luminosos levados ao painel frontal por fibras ópticas.
Segundo o criador, o equipamento permaneceu silencioso durante os testes e manteve temperaturas estáveis, embora ele não tenha divulgado medições detalhadas nem resultados de desempenho. O sistema é usado atualmente para armazenar filmes e séries, enquanto a migração das fotos e vídeos pessoais será feita posteriormente. Essas informações são atribuições do próprio autor da publicação.
Por que o Raspberry Pi 5 passou a ser uma opção mais interessante para NAS
Projetos semelhantes existiam em gerações anteriores do Raspberry Pi, mas normalmente dependiam de adaptadores USB para conectar discos SATA, solução que podia limitar o desempenho e causar problemas de estabilidade.
No Raspberry Pi 5, o cenário mudou com a disponibilidade da interface PCI Express. O Radxa Penta SATA HAT utiliza essa conexão para controlar até quatro portas SATA, reduzindo a dependência do barramento USB. A documentação da Radxa também prevê alimentação dedicada para conjuntos com vários discos, justamente o caso de configurações utilizando quatro HDDs de 3,5 polegadas.
Nos comentários da publicação, um usuário perguntou sobre a confiabilidade do armazenamento em comparação com soluções USB. O autor respondeu que escolheu o Radxa Penta SATA HAT exatamente por utilizar PCIe, afirmando que não observou desconexões aleatórias nem os gargalos normalmente associados a adaptadores USB-SATA.
O criador publicou os arquivos do gabinete na plataforma Cults3D, acompanhados de lista de componentes, fotografias adicionais e instruções de montagem para quem desejar reproduzir o projeto em uma impressora 3D. Segundo ele, a ideia foi oferecer uma alternativa compacta para quem pretende montar um NAS doméstico utilizando o Raspberry Pi 5 e o controlador SATA da Radxa.
Embora existam diversos gabinetes impressos em 3D para essa combinação de hardware, a integração de uma fonte interna, o uso de fibras ópticas para os LEDs de atividade e o desenho voltado para impressão praticamente sem suportes diferenciam este projeto de outras opções disponíveis para a plataforma.
