Nesta semana, Xangai ligou a primeira linha de produção comercial de semicondutores bidimensionais do mundo, usando materiais com apenas 3 átomos de espessura que prometem contornar os limites físicos do silício e as sanções norte-americanas simultaneamente.

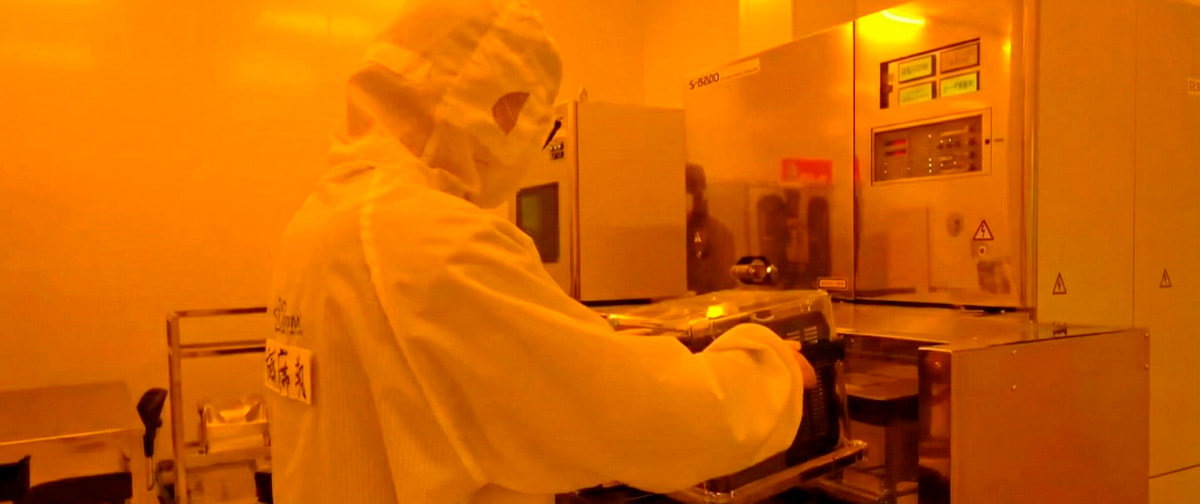

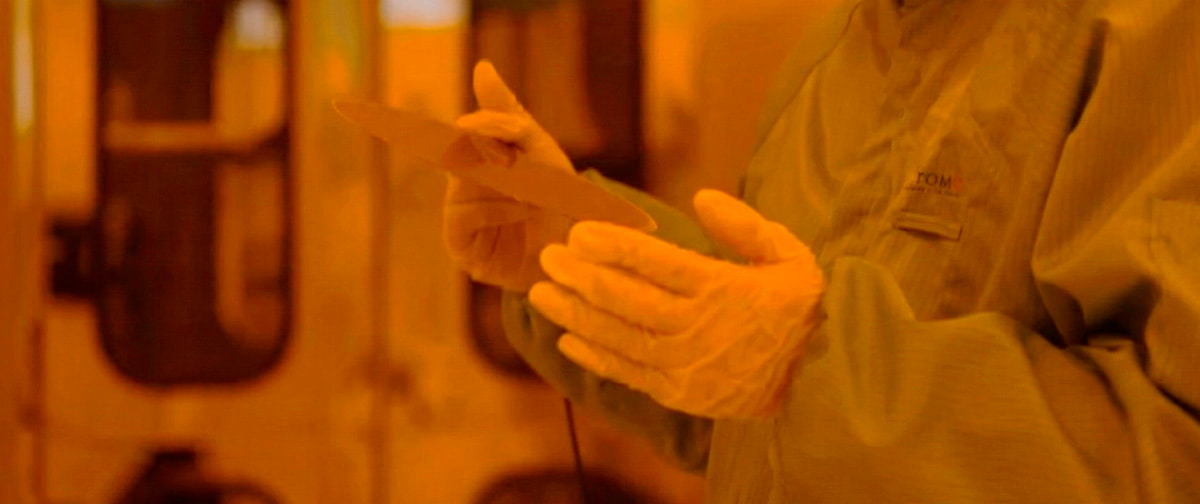

A Shanghai Atomic Technology ativou oficialmente sua linha piloto de semicondutores 2D em Pudong, marcando a transição do processador WUJI, o maior chip 2D já fabricado — do laboratório para a manufatura comercial. Enquanto Washington intensifica restrições a chips tradicionais, Pequim avança silenciosamente em uma tecnologia pós-silício que pode redefinir a corrida tecnológica antes de 2030.
O chip que desafia a física do Silício
O processador WUJI integra 5.900 transistores feitos de dissulfeto de molibdênio (MoS₂), material com apenas alguns átomos de espessura. Para contexto: isso representa 5.000% mais transistores que o recorde anterior de 115 para circuitos 2D funcionais — um salto que levou cinco anos de desenvolvimento da Universidade de Fudan.
A arquitetura RISC-V de 32 bits permite operações aritméticas com números até 4,2 bilhões, acesso a gigabytes de memória e execução de até 1 bilhão de instruções. O diferencial crítico: consumo de apenas 0,43 miliwatts operando a 1 kHz — potência de nível nanométrico usando processos de fabricação micrométricos.
Por Que silício perde para materiais atômicos
Quando transistores de silício encolhem abaixo de 3 nm, elétrons começam a “vazar” entre as barreiras devido ao efeito túnel quântico, causando superaquecimento e perda de eficiência. Materiais 2D como MoS₂, tungstênio disseleneto (WSe₂) e grafeno mantêm propriedades elétricas mesmo em espessuras de 1 átomo, conduzindo elétrons com menos resistência que silício em escala nanométrica.
A Penn State demonstrou em junho de 2025 o primeiro computador CMOS funcional sem silício usando esses materiais, combinando MoS₂ (transistores tipo-n) e WSe₂ (tipo-p). O MIT desenvolveu em 2023 técnicas de crescimento epitaxial que permitem fabricar cristais 2D perfeitos diretamente sobre wafers de silício convencionais — eliminando o maior gargalo para produção em massa
Cronograma de industrialização: 2026-2030
A linha piloto de 1.000 m² já produziu os primeiros chips de teste e seguirá este roadmap agressivo:
-
Junho 2026: Operação plena da linha piloto e início de processos equivalentes a 90 nm
-
Dezembro 2026: Primeiros lotes comerciais em pequena escala
-
2027: Atingir equivalente a processos 28 nm
-
2028: Meta de 5 nm ou 3 nm (tecnicamente sub-1nm real devido à espessura atômica)
-
2030: Produção em massa estabelecida
Bao Wenzhong, fundador da Shanghai Atomic (empresa criada em fevereiro de 2025 após spin-off da Fudan), lidera o projeto com mais de 20 patentes de processo cobrindo as etapas críticas de fabricação 2D.
O yield — porcentagem de circuitos funcionais obtidos da produção — dos inversores atingiu 99,77% nos testes. Para contexto: de cada 10.000 inversores fabricados no chip WUJI, 9.977 funcionaram perfeitamente, número comparável aos processos consolidados de silício que atingem yields acima de 95-98%. Esse resultado demonstra que a tecnologia 2D já saiu da fase experimental e está comercialmente viável
Enquanto os EUA bloquearam acesso chinês a equipamentos EUV (litografia ultravioleta extrema) necessários para nós abaixo de 7 nm em silício, a rota 2D contorna essa limitação. A China investiu pesadamente em alternativas pós-silício através dos planos “Made in China 2025” e 14º Plano Quinquenal, priorizando materiais 2D, arseneto de gálio (GaAs) e transistores baseados em bismuto.
O país controla 60-90% do refino global de minerais críticos como grafite, gálio e terras raras — insumos essenciais para semicondutores avançados. Essa dominância mineral combinada com pesquisa de ponta cria um ciclo onde laboratórios chineses podem iterar protótipos mais rápido que competidores ocidentais dependentes de cadeias fragmentadas.
A Universidade de Pequim demonstrou transistores 2D à base de selênio de bismuto (Bi₂O₂Se) com velocidade 40% superior e 10% menos consumo que silício equivalente — ainda em fase laboratorial, mas indicando múltiplas frentes de pesquisa simultâneas
Aplicações onde 2D já vence silício
Chips ultrafinos resistem a doses extremas de radiação gama, prótons e elétrons sem degradação — testes mostraram desempenho estável mesmo sob fluxos superiores aos encontrados em órbita baixa terrestre. Isso os torna ideais para:
-
Satélites e computadores espaciais (não requerem blindagem pesada)
-
Eletrônica militar em ambientes de alta radiação
-
Sensores em reatores nucleares
-
Dispositivos médicos implantáveis (baixíssimo consumo + biocompatibilidade)
A extrema finura permite integração em substratos flexíveis para wearables e IoT de nova geração. Um chip 2D consome tão pouca energia que pode operar com colheita de energia ambiente (RF, luz, vibração) sem baterias.
