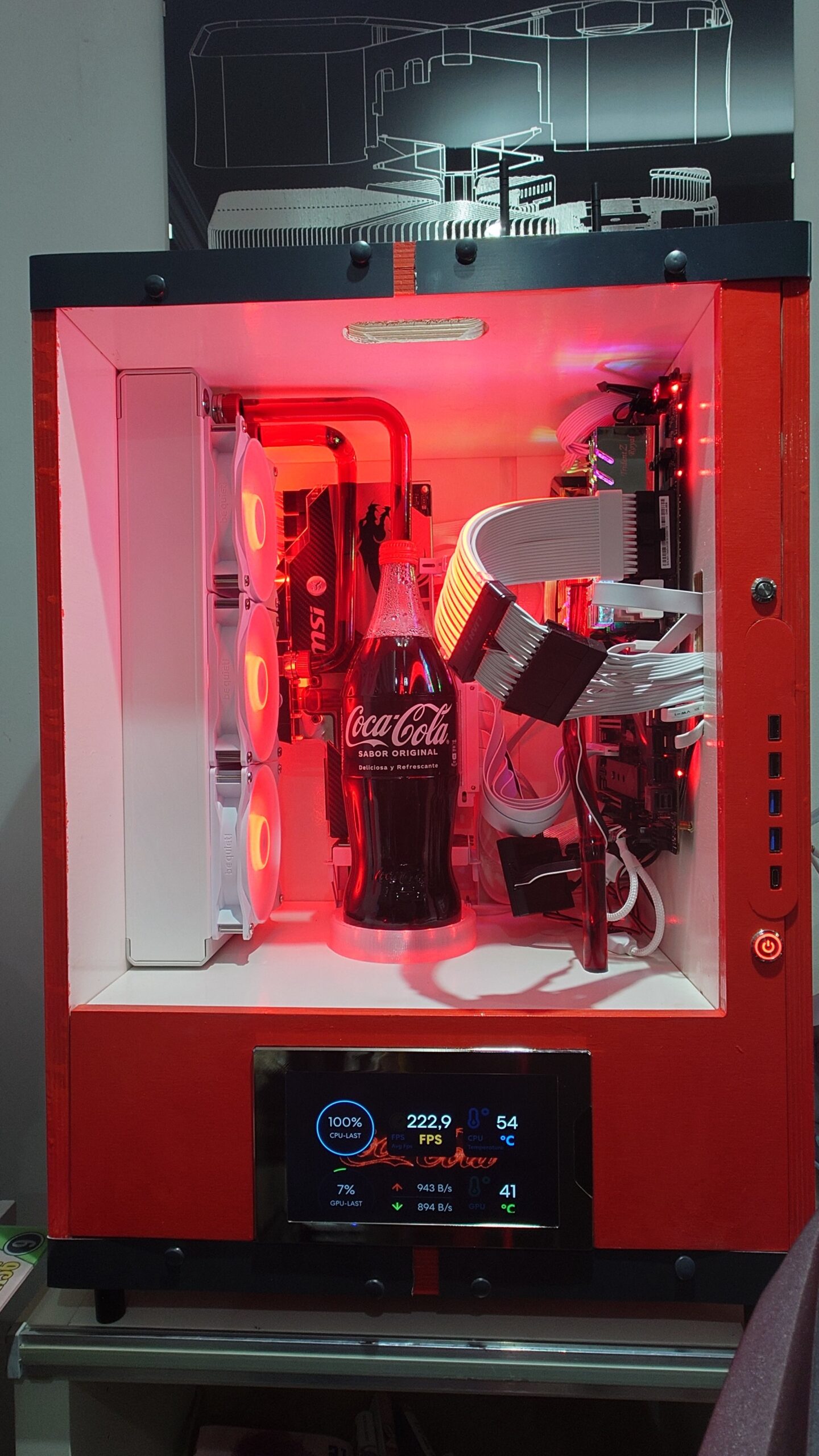

O estudante de pós-graduação em Construção e Robótica da universidade RWTH Aachen, identificado pelo pseudônimo Resorter, finalizou a construção de um computador customizado em homenagem a Coca-Cola. Segundo o autor do projeto, a ideia era trazer uma referência visual as caixas de madeira de transporte de garrafas de refrigerante da década de 70. O projeto utilizou maquinário industrial de usinagem controlada por computador (CNC) e levou 24 meses para ser concluído. A engenharia do sistema de refrigeração líquida integrada traz uma garrafa de vidro de 1 litro, originária da Espanha, modificada para atuar como o reservatório principal de fluido do circuito.

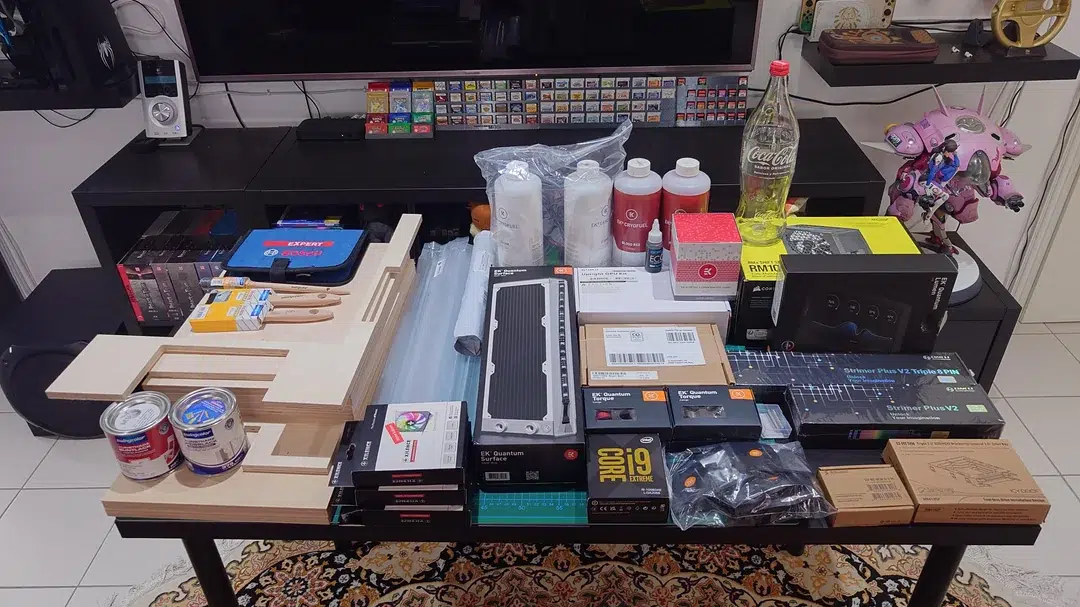

A maior parte dos componentes eletrônicos internos provém de um computador montado originalmente no ano de 2019. A base do hardware é baseada em uma placa-mãe MSI X299 Gaming Pro Carbon AC combinada com um processador Intel Core i9-10980XE. São 64 GB de memória RAM por meio de quatro módulos G.Skill Trident Z Royal de 16 GB operando em clock de 3600 MHz e latência CL18, sendo duas unidades com acabamento dourado e duas prateadas. A placa de vídeo é uma MSI RTX 2080 Ti Sea Hawk EK X, equipada de fábrica com waterblock para integrar ao sistema de resfriamento personalizado.
O processo de usinagem em software de desenho técnico e montagem estrutural

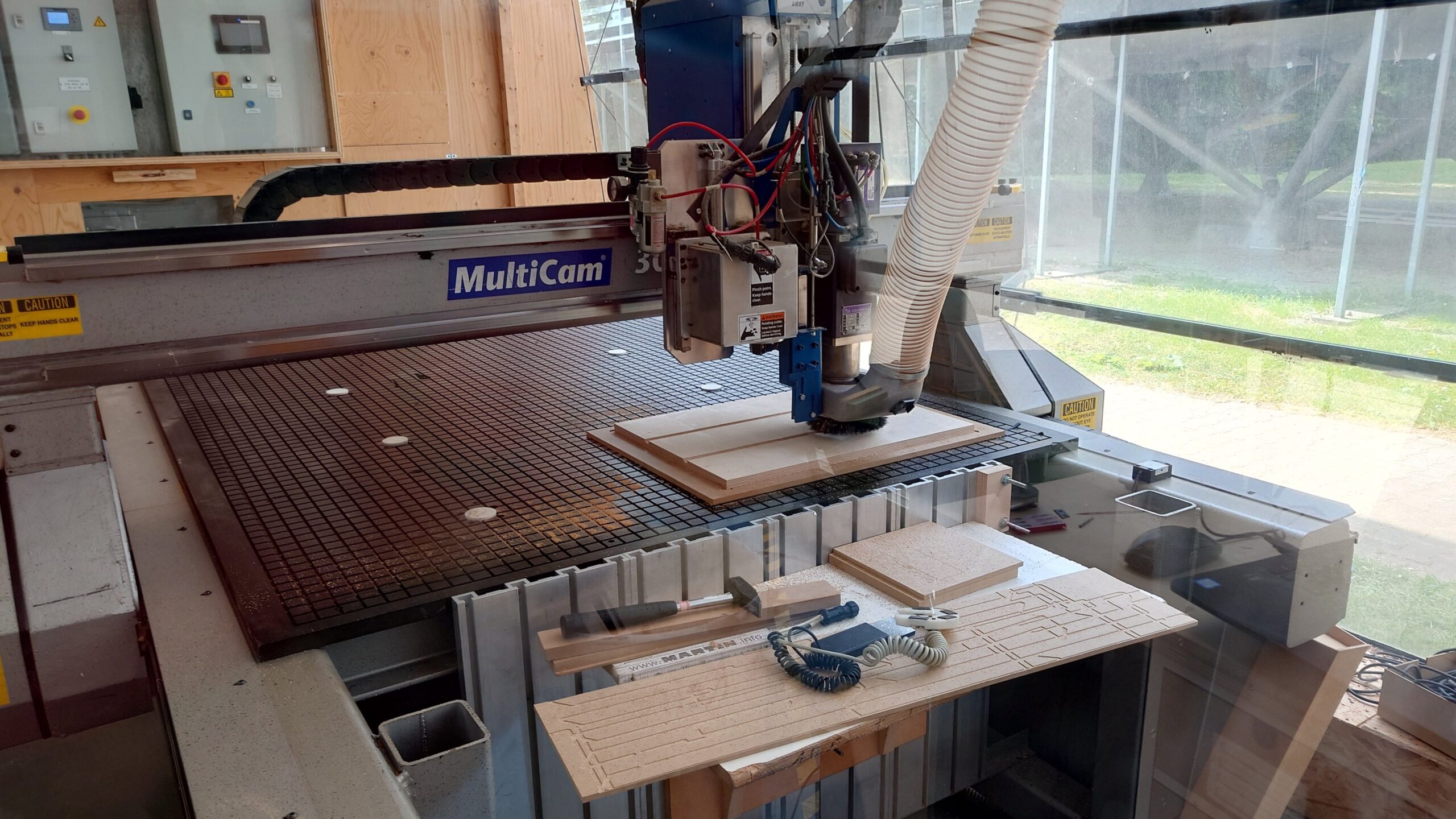

O desenvolvimento do chassi começou com a modelagem tridimensional em um programa de desenho auxiliado por computador (CAD). O criador do projeto utilizou a fresadora CNC da faculdade de arquitetura para realizar os cortes estruturais em painéis de madeira do tipo multiplex. O maquinário automatizado executou as aberturas para as alças de transporte, a passagem da fiação elétrica, os pontos de fixação dos botões frontais e o bocal de exaustão da ventoinha da fonte de alimentação.
Os painéis usinados receberam aplicação de pintura vermelha em spray com a reprodução da identidade visual clássica da marca de refrigerantes. A fixação das paredes de madeira utilizou furos calibrados e pinos embutidos. Na seção inferior do gabinete, o projetista determinou o posicionamento da fonte de alimentação Corsair RM1000x Shift, da bomba de água e de um suporte dedicado para cinco unidades de armazenamento de estado sólido. Em relação ao armazenamento, é composto por dois SSDs Samsung 970 EVO NVMe (um modelo de 500 GB e um de 1 TB), dois SSDs SATA Samsung 860 EVO de 1 TB e uma unidade Samsung 860 EVO de 2 TB, totalizando 5,5 TB de capacidade de armazenamento local.
Adaptação da garrafa de vidro
A garrafa de vidro passou por um processo de perfuração executado por um profissional soprador de vidro para a criação das aberturas de entrada e saída do líquido de arrefecimento. A base de sustentação de madeira recebeu uma furação com diâmetro de 24 mm para a passagem das conexões físicas e extensores metálicos. A vedação das vedações de pressão na superfície do vidro foi feita com aplicação de silicone industrial para evitar vazamentos de fluido. O suporte de fixação vertical da placa de vídeo foi parafusado na mesma divisória interna de madeira.

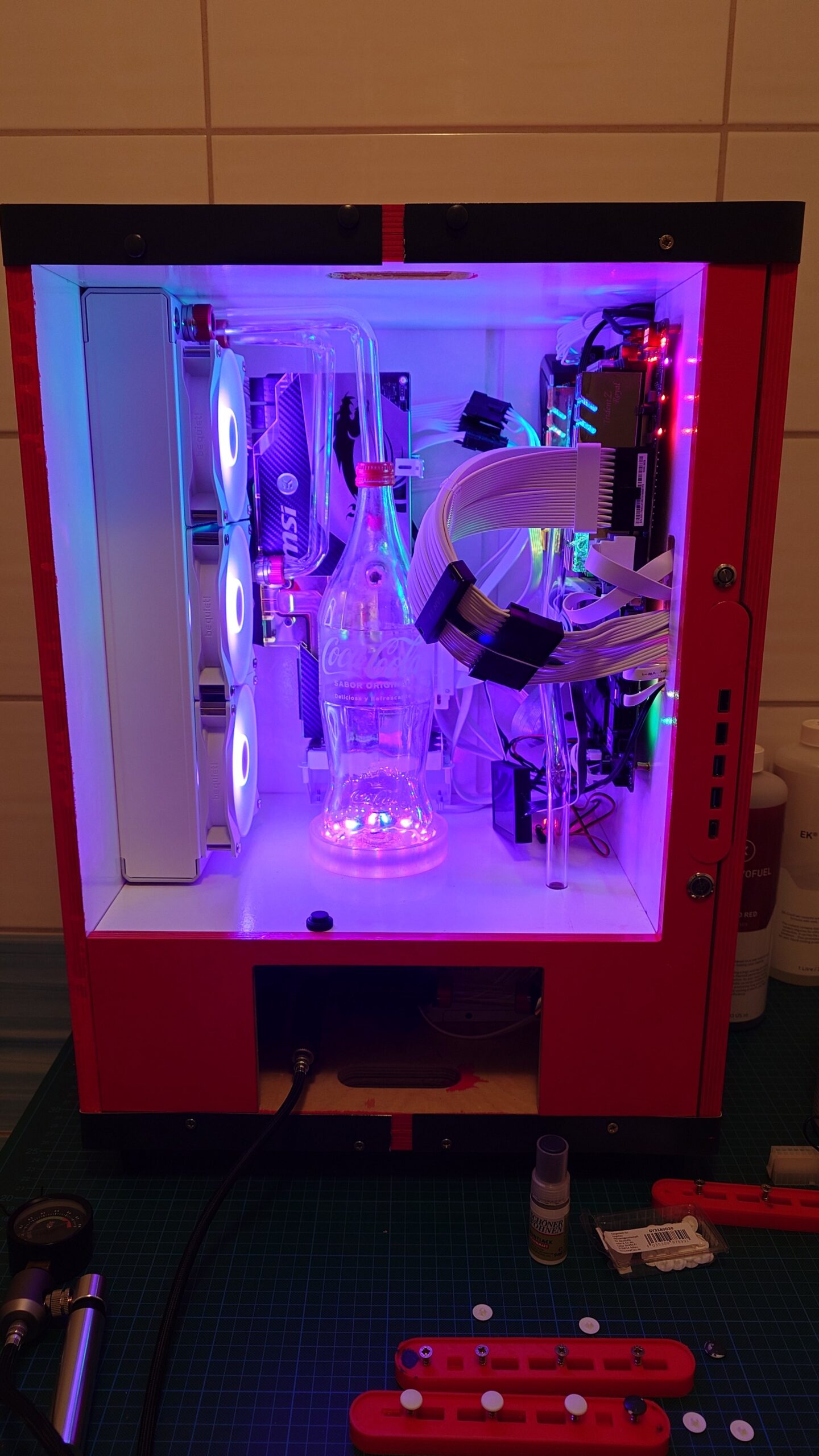

O circuito hidráulico utiliza conexões rígidas EK-Quantum Torque HDC 16 e tubos de acrílico com diâmetro externo de 16 mm. O bombeamento do fluido fica sob responsabilidade de um motor EK-XTOP DDC 4.2 PWM Elite montado em bloco de acetal. A troca de calor é realizada por um radiador EK-Quantum Surface P360M refrigerado por três ventoinhas be quiet! Light Wings LX de 120 mm. O bloco da CPU é um monobloco EK-FB MSI X299 Nickel com iluminação integrada. Antes do preenchimento com o líquido vermelho, o construtor efetuou um teste de pressão utilizando uma bomba de ar pneumática da marca EKWB acoplada a uma válvula de esfera metálica na base da carcaça.

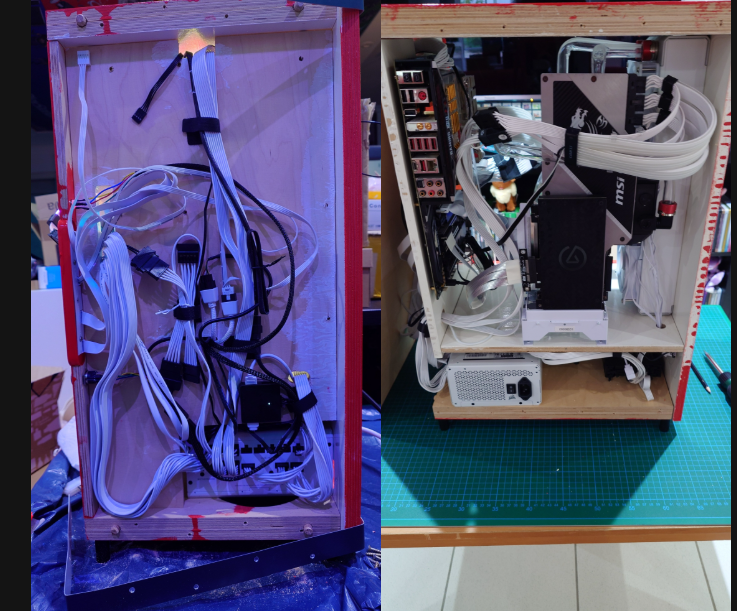

O espaço reservado para a passagem da fiação elétrica na parte traseira da placa-mãe possui uma largura de 2 cm. A placa-mãe MSI possui suporte nativo apenas para conexões de iluminação LED de 4 pinos, exigindo a instalação de um módulo conversor da marca Deepcool para gerenciar as fitas de LED de 3 pinos presentes nas ventoinhas, nos cabos extensores Lian Li Strimer e na base de iluminação da garrafa de vidro. O circuito hidráulico faz o tubo da CPU passar por trás do corpo da placa de vídeo. A conexão dos discos de armazenamento exigiu o uso de cabos de interface SATA com comprimento físico de 100 cm.
Acabamento visual e planejamento para atualizações industriais futuras

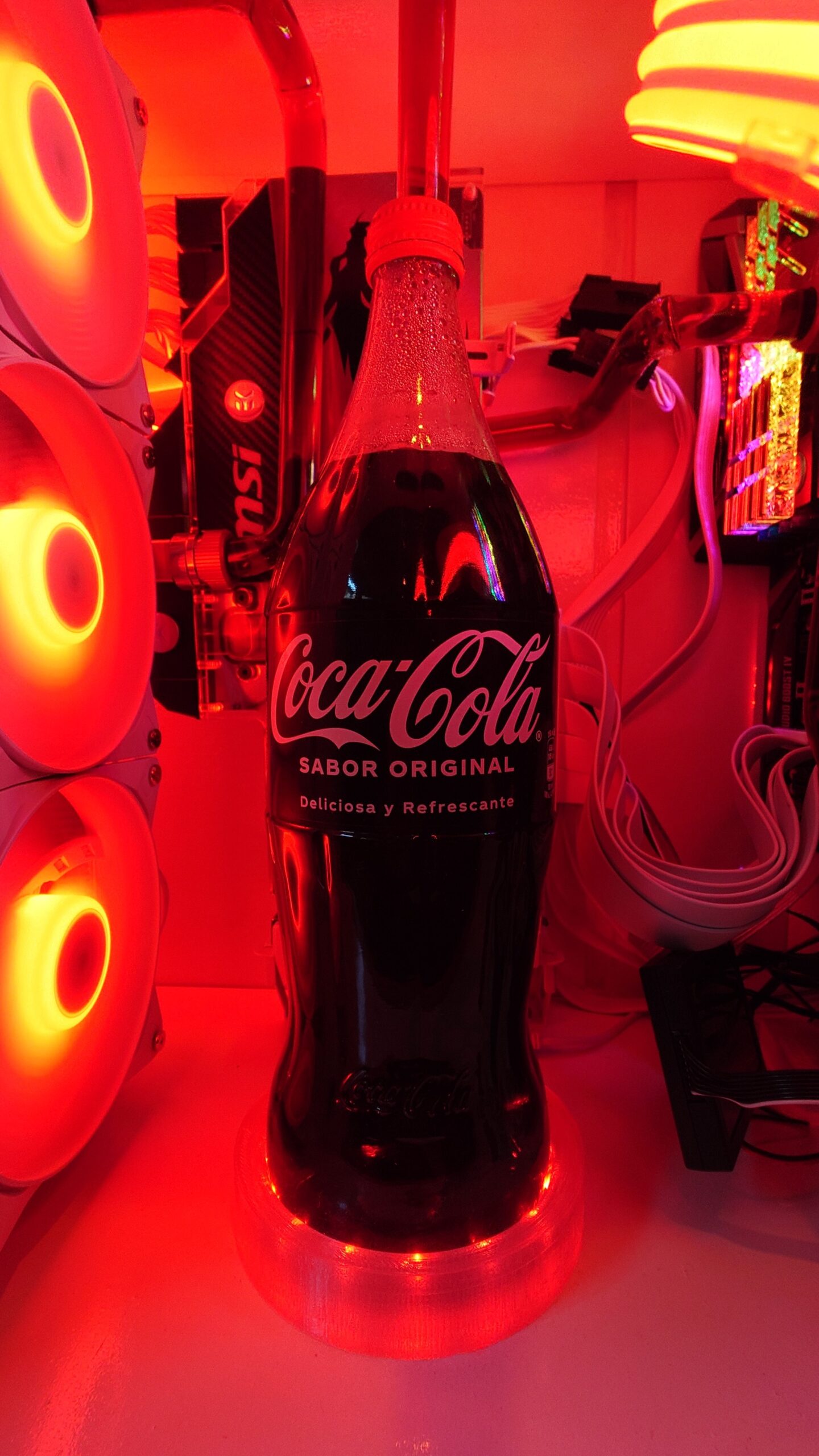

O fluido de arrefecimento do computador foi formulado por meio da mistura de compostos refrigerantes vermelhos prontos com a adição manual de corante preto para emular a tonalidade escura característica do refrigerante de cola. O construtor instalou tampas plásticas sobre as cabeças dos parafusos de fixação externa e aplicou tinta automotiva vermelha sobre as superfícies para simular os rebites metálicos de reforço das caixas de transporte originais da década de 1970.
