Processador

Antes de instalar a placa-mãe dentro do gabinete, você pode aproveitar também para instalar o processador, o cooler e os módulos de memória. Com exceção dos antigos Pentium II, Pentium III e Athlons em formato de cartucho, todos os processadores são ligados ao chipset e demais componentes da placa-mãe através de um grande número de pinos de contato. Como o encapsulamento do processador é quadrado, seria muito fácil inverter a posição de contato (como era possível nos 486), o que poderia inutilizar o processador quando o micro fosse ligado e a alimentação elétrica fornecida pela placa-mãe atingisse os pinos errados.

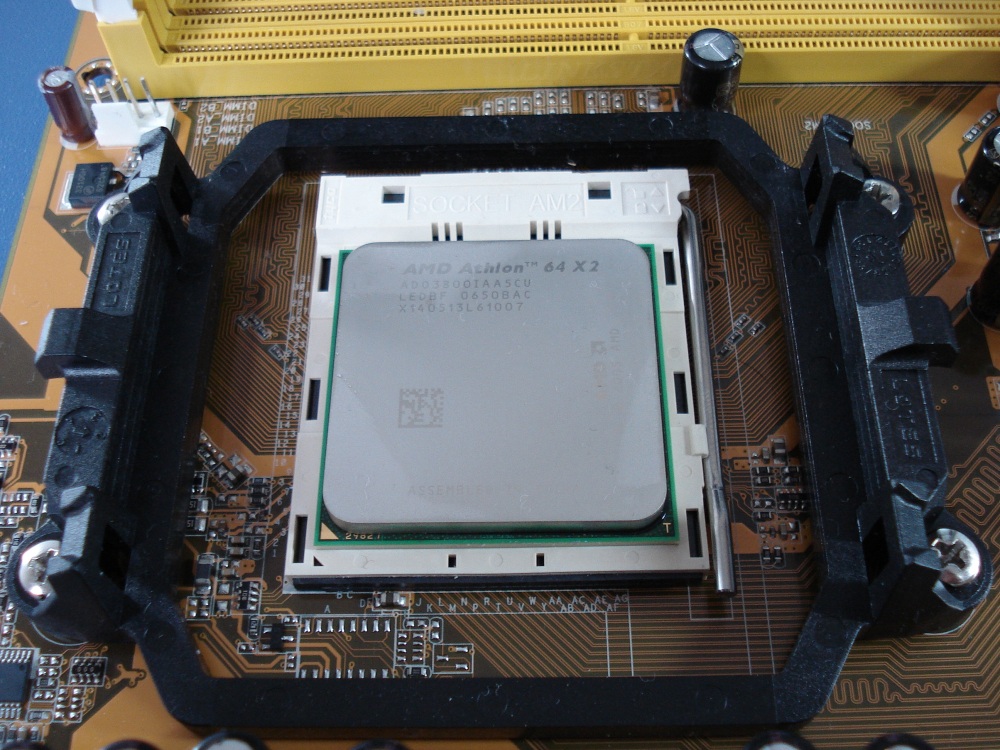

Para evitar isso, todos os processadores atuais possuem uma distribuição de pinos que coincide com a do soquete em apenas uma posição. Você pode notar que existe uma seta no canto inferior esquerdo deste Athlon X2, que coincide com uma pequena seta no soquete:

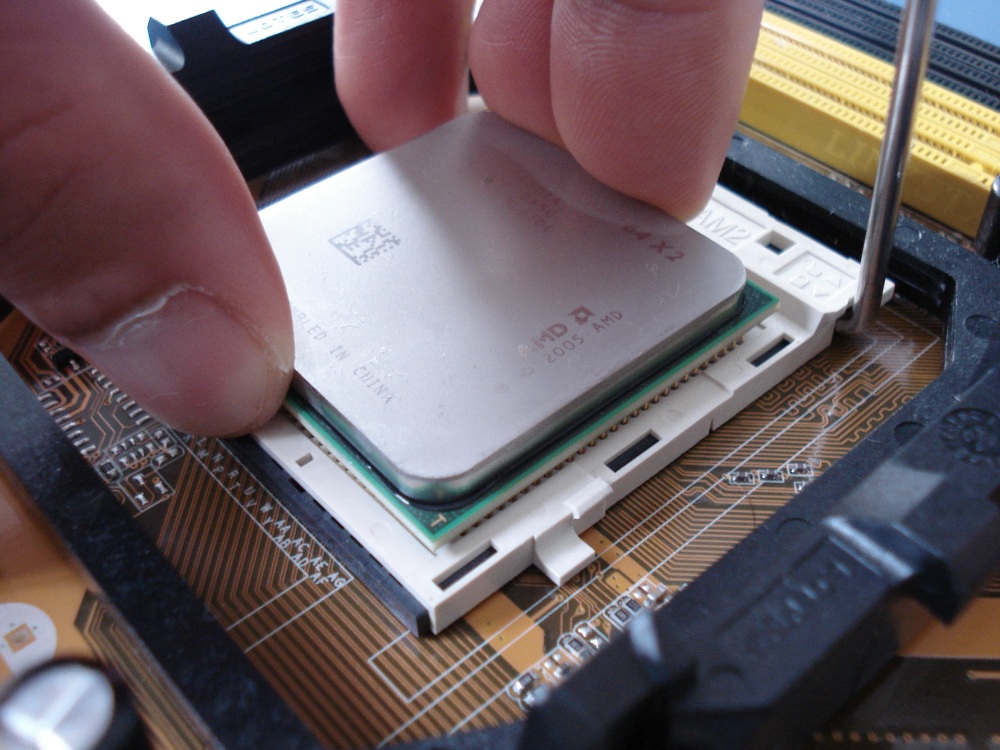

O encaixe do processador é genericamente chamado de “ZIF” (Zero Insertion Force), nome que indica justamente que você não precisa fazer nenhuma pressão para encaixar o processador. A própria ação da gravidade é suficiente para encaixá-lo no soquete. O ideal é simplesmente segurar o processador alguns milímetros acima do soquete e soltá-lo, deixando que a lei da gravidade faça seu trabalho. Isso evita que você entorte os pinos se estiver sonolento e tentar encaixar o processador no sentido errado.

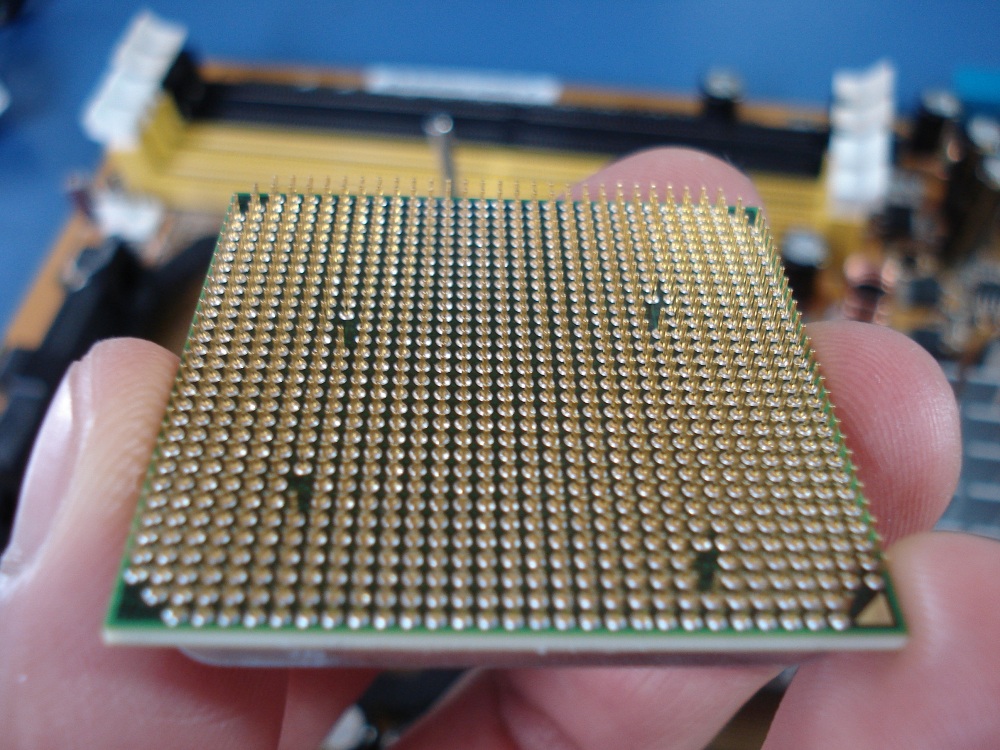

Danos aos pinos do processador são desesperadores, pois é muito difícil desentortar os pinos. Se alguns poucos pinos forem entortados, sobretudo pinos nos cantos, você pode tentar desentortá-los usando uma lâmina, tentando deixá-los alinhados com os outros da fileira. Em alguns casos, um alicate de precisão também pode ajudar. O trabalho nunca vai ficar perfeito, mas você tem a chance de deixar os pinos retos o suficiente para que eles entrem no soquete, mesmo que seja necessário aplicar um pouco de pressão.

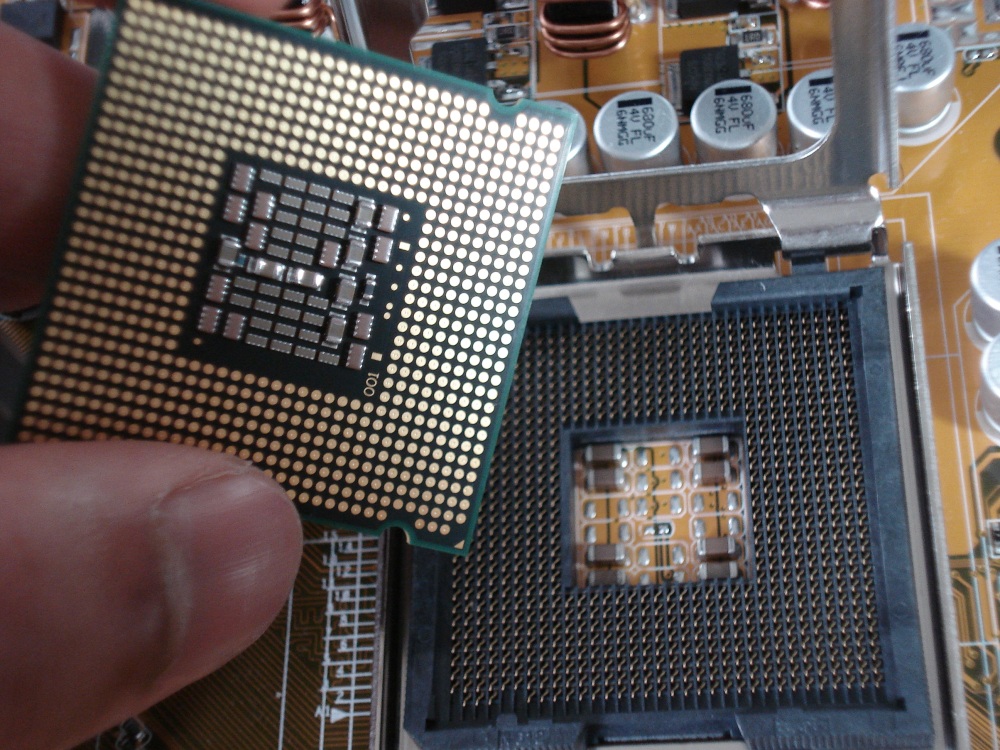

O Athlon II e o Phenom II serão possivelmente os últimos processadores para micros PCs a utilizarem o formato tradicional, com pinos. Desde o Pentium 4 com Core Prescott a Intel adotou o formato LGA, onde os pinos são movidos do processador para o soquete. A AMD utiliza um sistema semelhante no soquete-F utilizado pelos Opterons e a tendência é que ele substitua as placas AM2, AM2+ e AM3 nos próximos anos.

A boa notícia é que no sistema LGA não existem mais pinos para serem entortados no processador, de forma que ele se torna um componente muito resistente mecanicamente. A má é que agora temos um grande número de pinos ainda mais frágeis no soquete da placa-mãe, o que demanda ainda mais cuidado ao instalar o processador. Diferentemente dos pinos dos processadores tradicionais, os pinos do soquete LGA são praticamente impossíveis de desentortar. Ao danificar alguns deles, você simplesmente condena a placa-mãe.

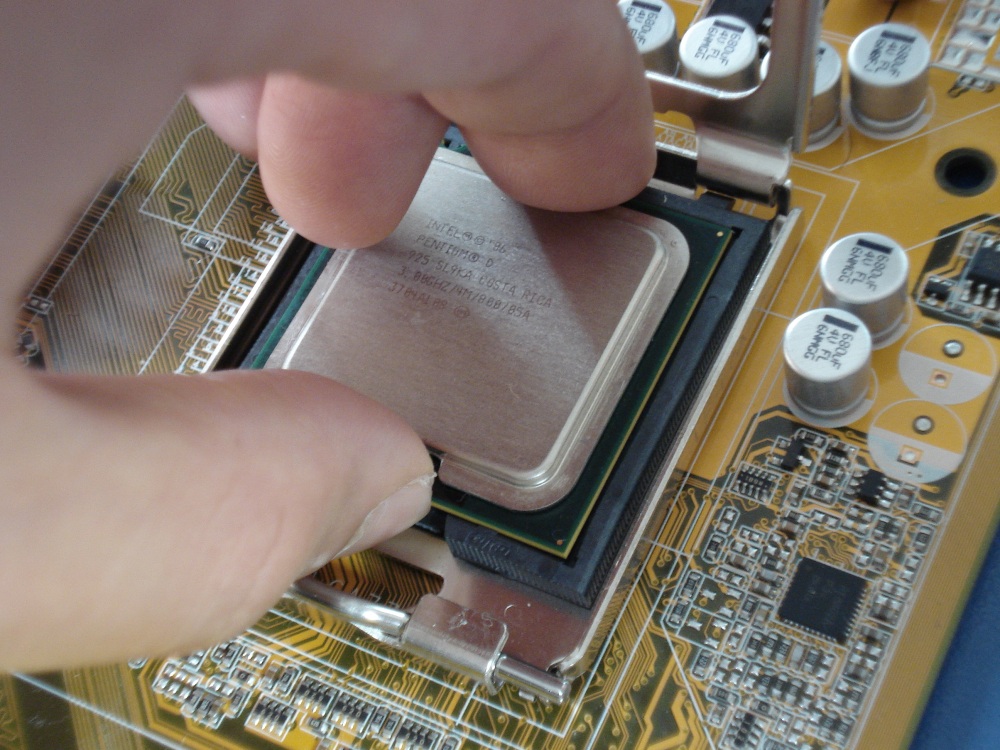

A melhor estratégia continua sendo suspender o processador apenas alguns milímetros acima dos pinos de contato e simplesmente soltá-lo, deixando o resto por conta da gravidade. Assim, você minimiza a possibilidade de danificar os pinos. No caso dos processadores soquete 775, duas guias de um dos lados do soquete impedem que o processador seja encaixado na direção errada. Olhando com atenção, você verá também uma seta em baixo relevo no canto inferior esquerdo do soquete, que faz par com a seta decalcada em um dos cantos do processador.

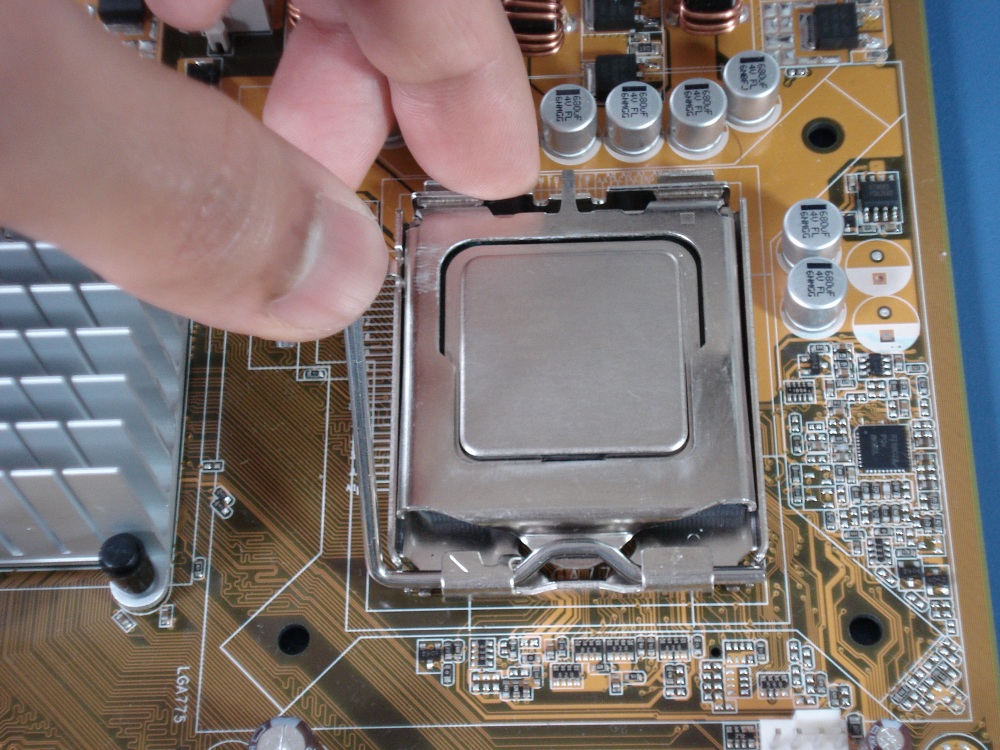

Outra mudança trazida pelo sistema LGA é que a pressão necessária para manter o processador no lugar é feita pelo próprio soquete, e não mais pelo cooler. Isso faz com que a força necessária para fechar a alavanca do soquete nas placas soquete 775 seja muito maior.

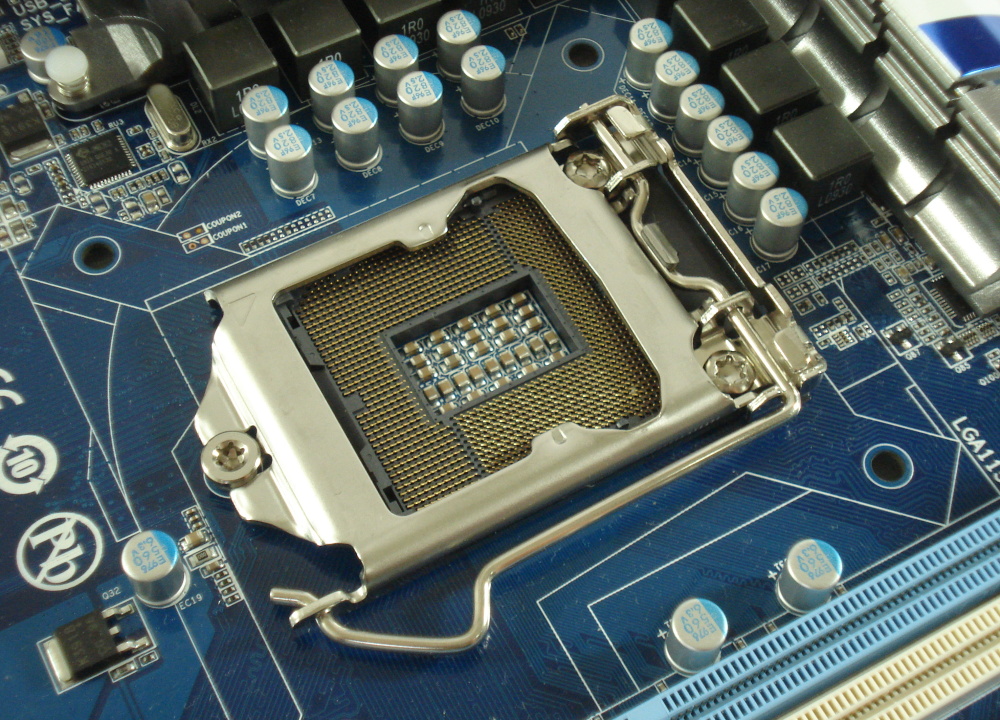

O soquete LGA1156 utiliza um layout um pouco diferente, com apenas três pontos de suporte, fixados a uma chapa grossa na parte inferior da placa. O soquete é preso por dois parafusos e o terceiro serve como apoio para a tampa do soquete quando ela está fechada:

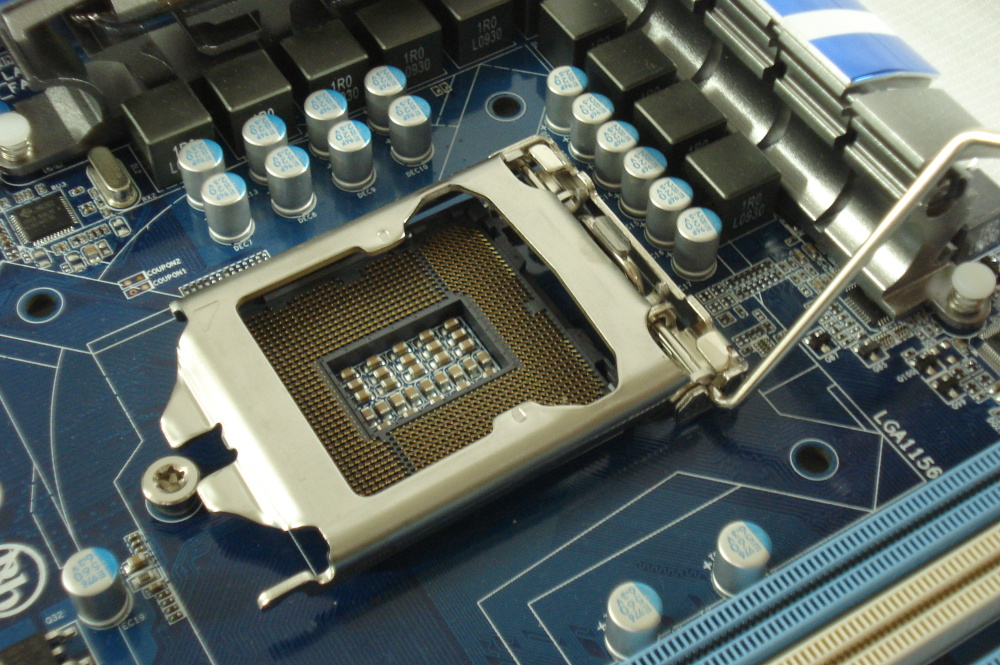

O parafuso de suporte é fixo. A tampa do soquete simplesmente desliza sob ele quando a alavanca é aberta. À primeira vista o sistema parece menos sólido do que o usado no soquete LGA775, mas na prática ele acaba sendo uma solução mais simples e elegante:

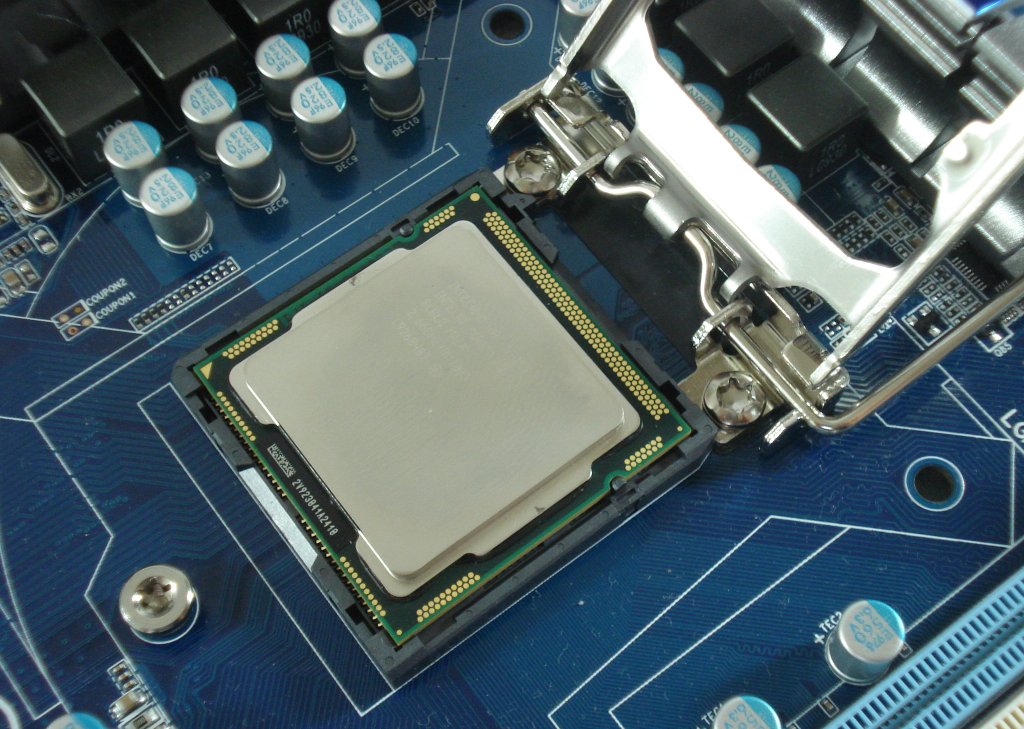

Assim como no LGA775, a posição correta de encaixe do processador é indicada por dois chanfros, mas eles estão agora posicionados à esquerda e à direita do processador, com o objetivo de tornar mais difícil encaixar processadores LGA775 por engano.
