Algumas placas-mãe além de suas especificações chamam a atenção devido aos complementos que acompanham a motherboard, os extras que ela possui. E pensando nessa premissa iremos analisar hoje uma placa mãe que traz exatamente esse contexto. Recebemos da ASUS a X99-Deluxe, que é uma placa-mãe voltada para os novos processadores da Intel, graças ao seu socket LGA 2011-V3, e como o próprio nome sugere, Deluxe, porque recebe diversos “mimos” que as versões mais simples não trazem. Vamos conferir se vale a pena adquiri essa placa, vamos lá!

► Embalagem

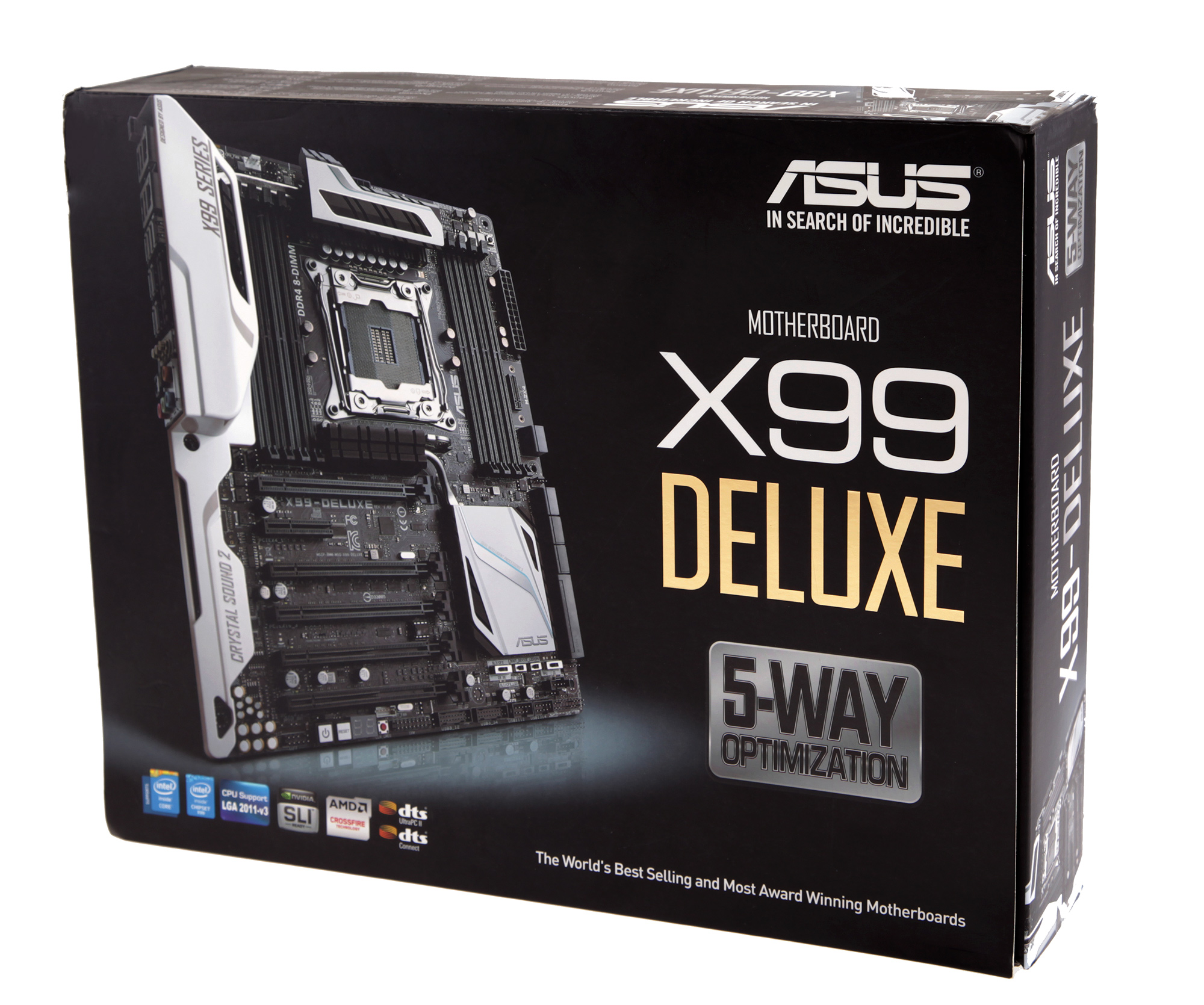

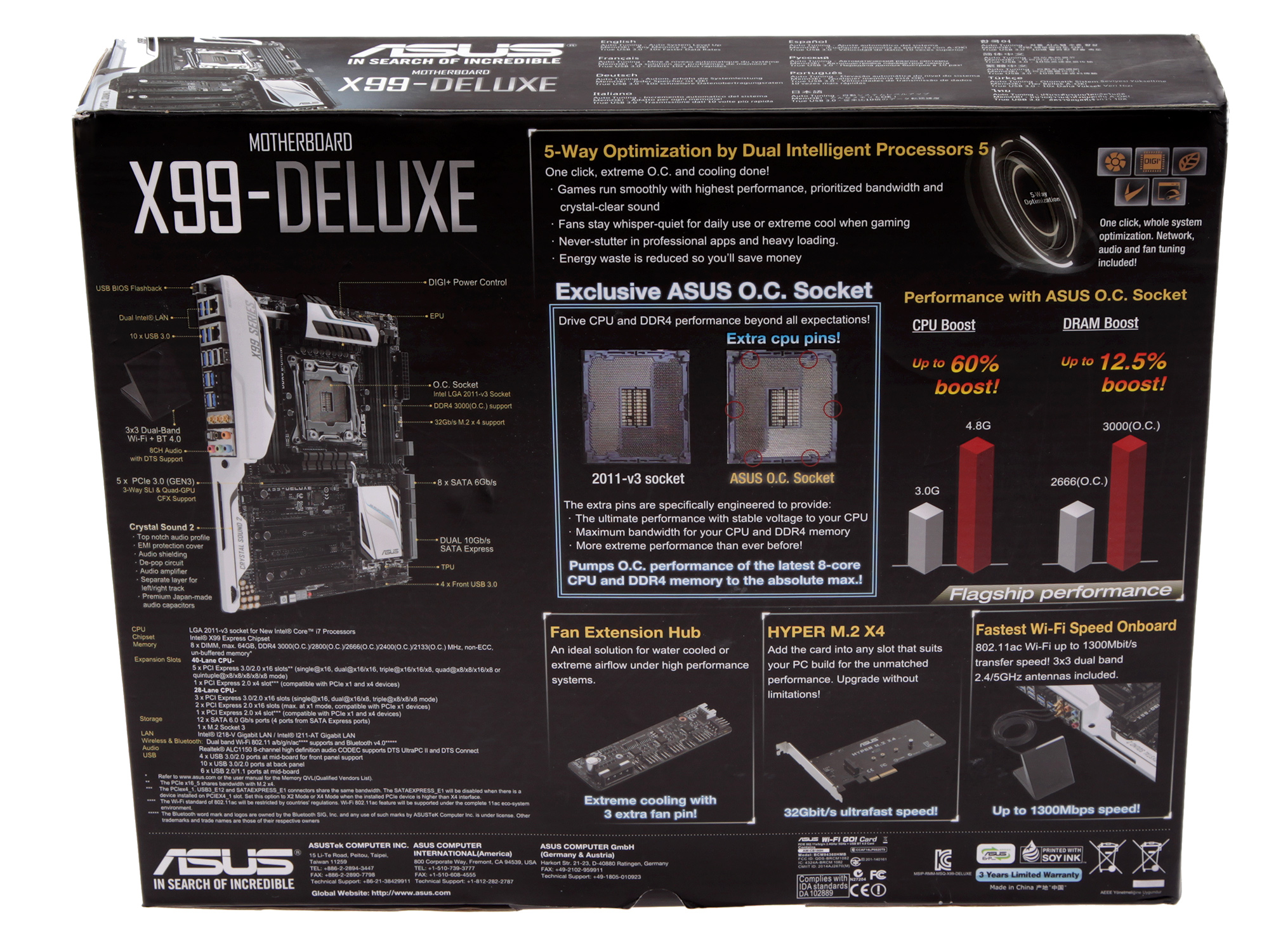

A embalagem da X99-Deluxe mostra algumas informações importantes. Na parte frontal há informações sobre algumas tecnologias que a placa suporta, como SLI, CrossFire, audio DTS, Otimização em 5 etapas,etc. Na parte traseira da caixa encontra-se infromações referentes as especificações, alguns extras que a placa acompanha, etc. Batante informação para o usuário mais técnico.



Ao abrir a caixas tive a noção porque o nome da placa é Deluxe, a quantidade de itens que acompanha a X99 é impressionante. Lembrando que essa placa não é o primeiro modelo da ASUS que recebe esse tom Deluxe, diversas placas dessa marca tem as suas versões Deluxe, mas claro que como esse modelo que estamos analisando tem suporte para o novo chipset da Intel, o peso dessa Deluxe é bem maior em relação aos extras que são oferecidos.

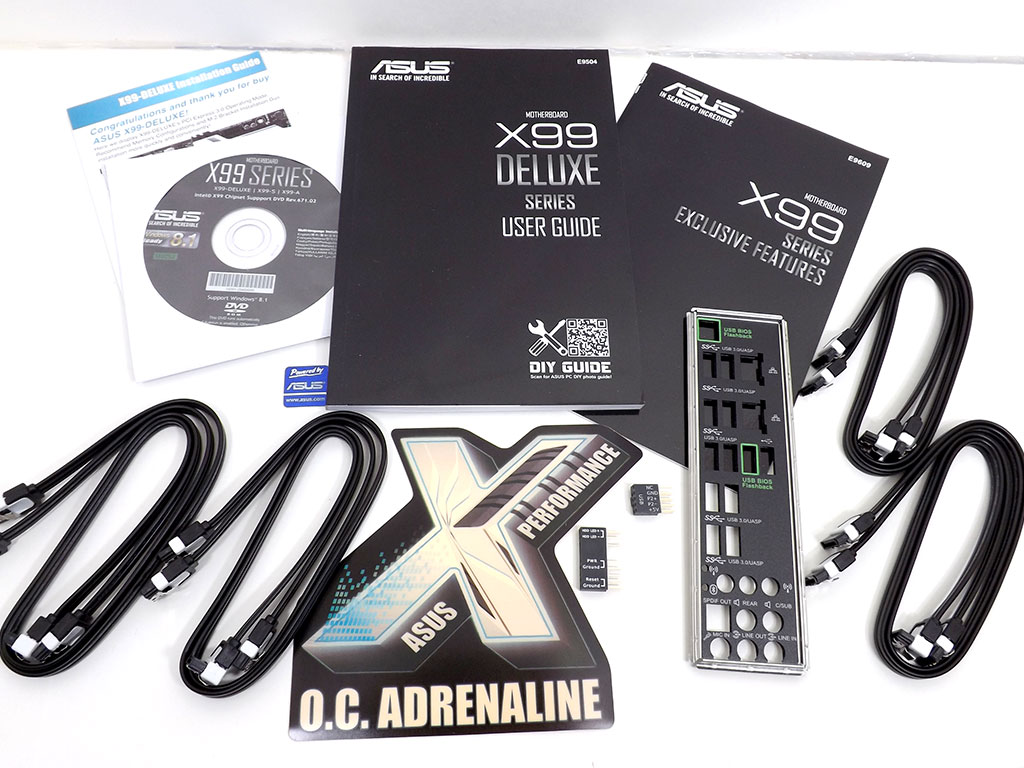

A placa acompanha os seguintes acessórios:

  • 8 x Cabos SATA 6Gb/s
  • 1 x Bridge (ponte) para 2-Way/3-Way
  • 1 x Adaptador M.2 X4
  • 1 x Antena Wi-Fi dual-band ASUS 3T3R
  • 1 x Placa extensora de FAN
  • 1 x Cabo Termistor
  • 1 x 2 em-um Q- Conenector Kit (para o painel frontal)
  • 1 x Q- Shiled (“espelho da placa-mãe”)
  • 1 x Cabo Header USB 5 pinos x 5 pinos
  • 1 x adesivo
  • 1 x CD de drivers
  • 3 x Guias

 A quantidade de acessórios é gigantesca surprindo a necessidade dos usuários que pretendem utilizar todas as tecnologias oferecidas pela placa.

Fora esses extras, um ponto que partiurlamente acho muito bom nas placas da ASUS é o manual de instruções, o guia da placa. A ASUS sempre apostou numa espécie de “biblia”, mostrando de forma bem esmiuçada todos os recursos da placa. E com a X99-Deluxe não é diferente e além de contar com o manual padrão traz também um secundo guia tratando somente dos recursos exclusivos dessa placa. Pena que os dois livretos estão em Inglês, podendo complicar muito a vida para uma boa parte de usuários, mas em relação ao nível de informações a qualidade é indiscutível. Há ainda um terceiro guia, esse em formado de folheto contendo informações rápidas relacionadas a instalação das memórias, uso do PCI-Express e instalação do M.2 Bracket.

► Design e recursos

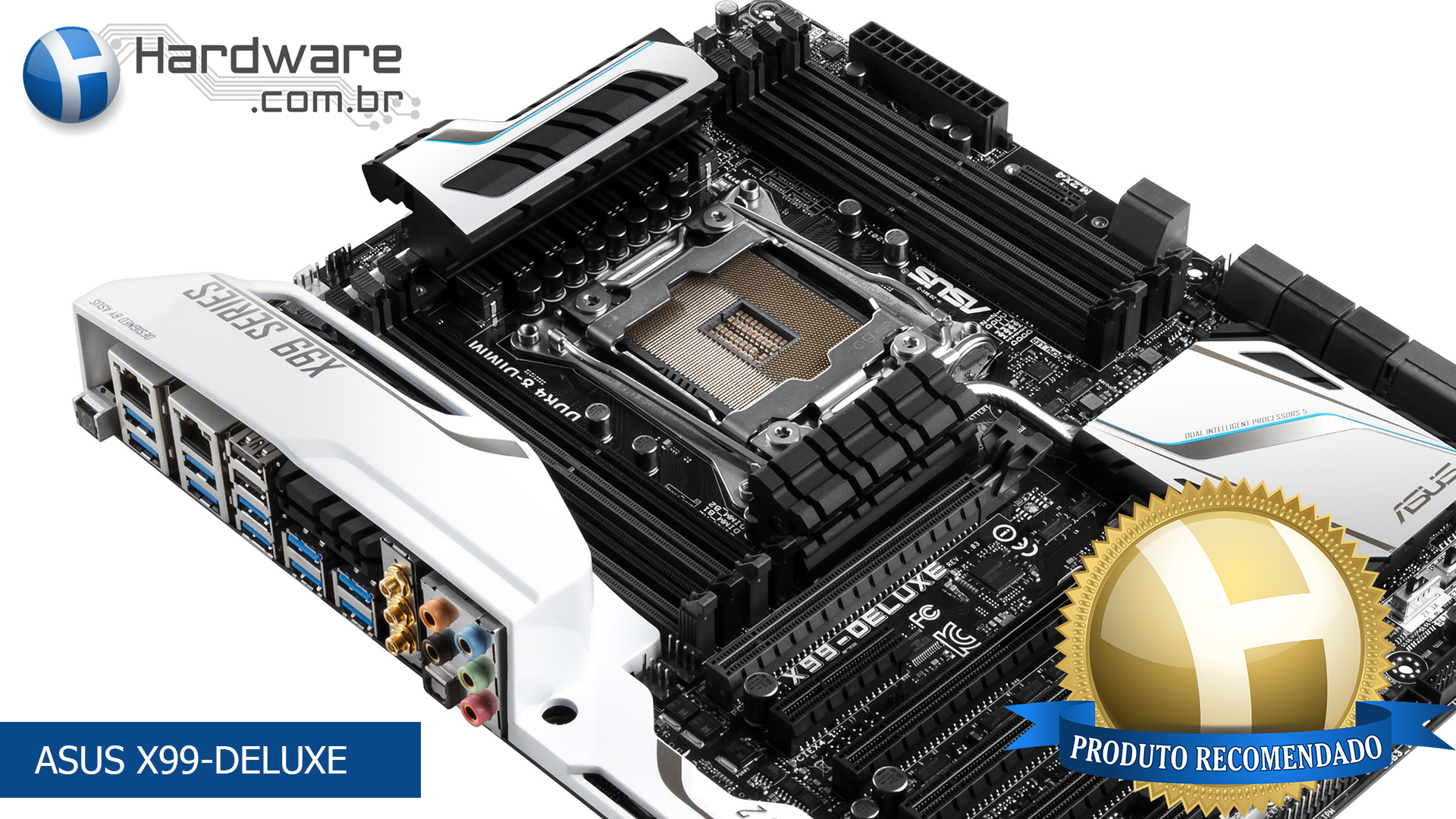

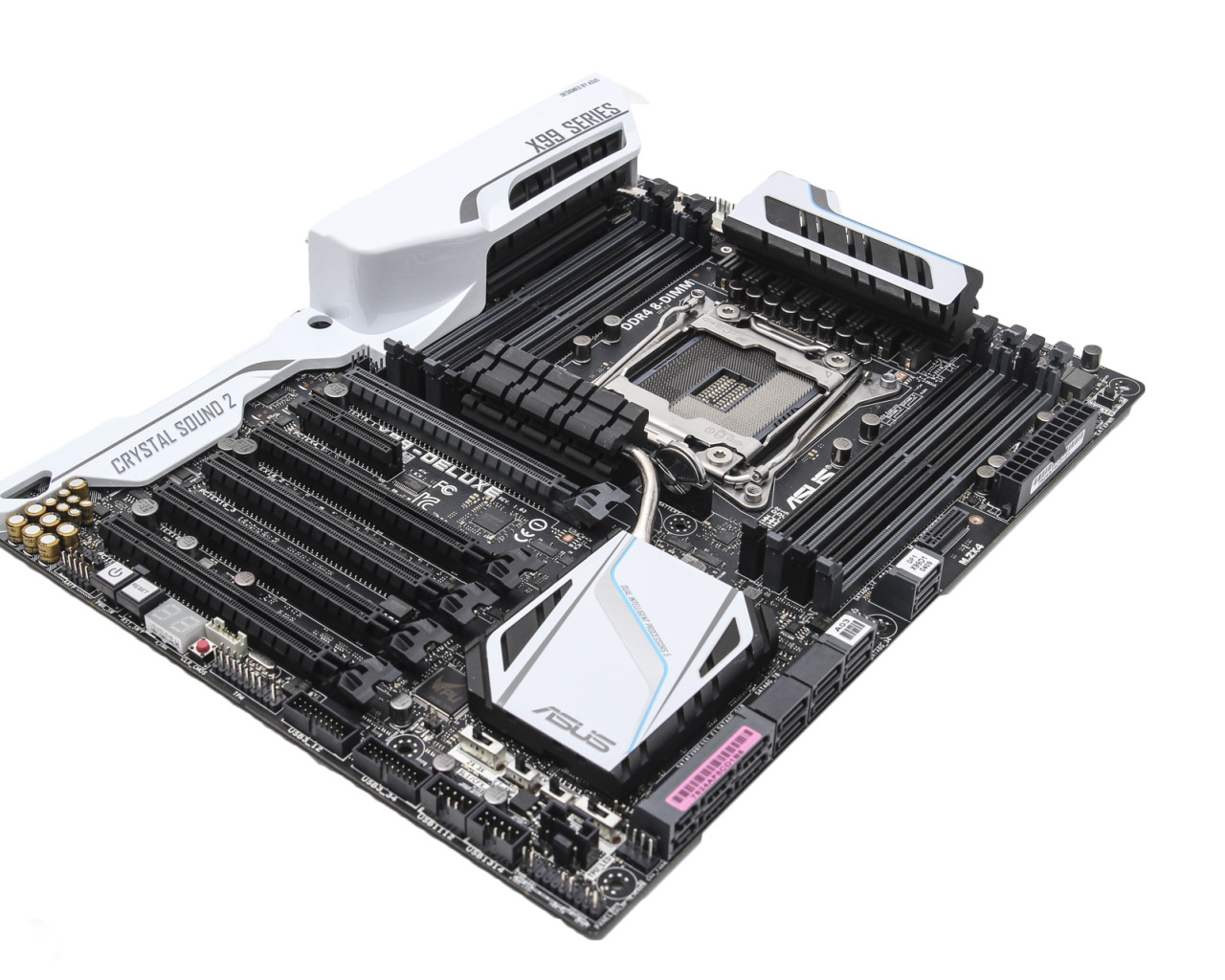

Além da quantidade de itens extras outro fator muito importante numa placa Deluxe da ASUS é o design. O toque da aparência da placa é fantástico, trazendo um PCB em preto com uma espécie de capa branca que recobre todo o painel traseiro da placa. Claro que essa proteção pode ser retirada para que você utilize o velho “espelho” para o seu gabinete, mais utilizar a placa com esse revestimento que a ASUS colocou da um toque totalmente premium ao produto. Lembrando que essa mesma capa é encontrada na X99-S. Não me perguntem o porque, mas o design da X99-Deluxe me lembrou a um carro esportivo rs.

A versão mais simples, a X99-A não recebe esse painel traseiro estiloso e conta com menos acessórios que a X99-Deluxe. Com essas novas placas a ASUS continua utilizando o PCB de multicamada que melhora e muito a resistência à umidade com uma grande redução de interferência eletromagnética.

Outro detalhe acrescentado no projeto desta placa e também da X99-A e na X99-PRO que deve ser enfatizado é que a ASUS incluiu pinos extras encontrados na superfície do socket da placa, permitindo uma melhor no potencial de overclock do computador. O LGA 2011-V3 que é o socket desta placa conta com 2011 pinos e a ASUS fez a inclusão de mais 39.

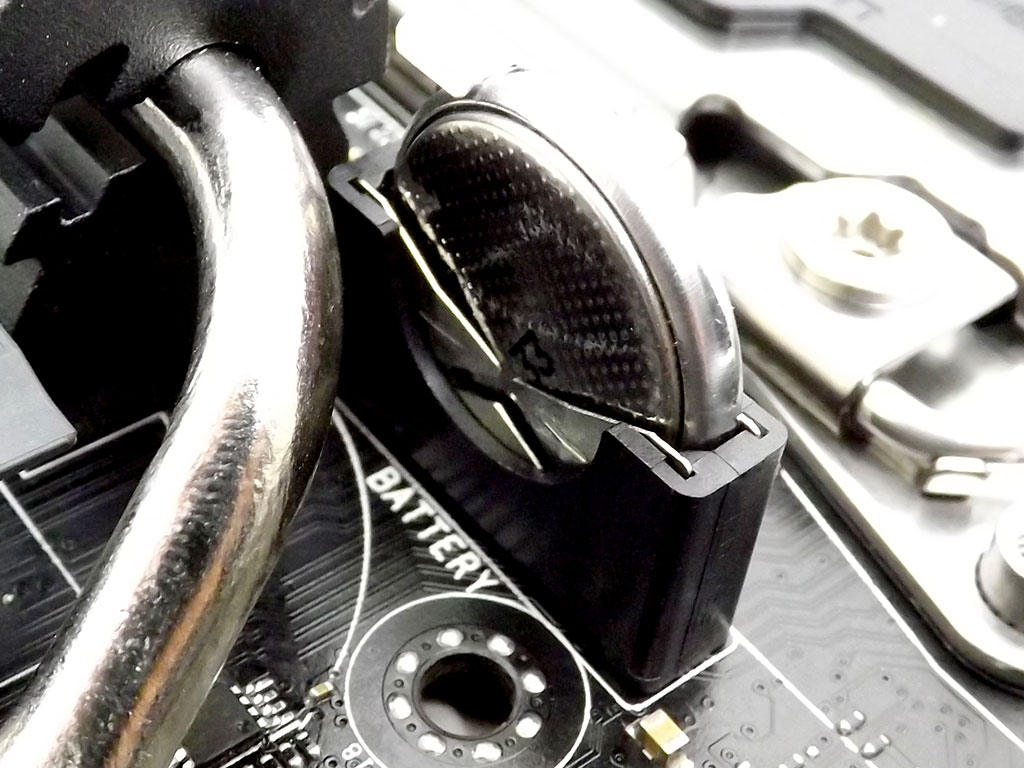

A bateria é localizada num conector que fica na vertical, escoçlha bem ruim caso a placa esteja com todos os PCI-Express sendo utilizado por placas de vídeo por exemplo, dificultando e muito o acesso a bateria sem retirar a VGA.

A placa utiliza o padrão ATX (305 x 244 mm), com suporte ao socket LGA 2011-V3, e logicamente ao chipset mais recente da Intel, o X99. Devido ao preço, que passa da casa dos R$ 2.000.00,  o socket que essa placa traz e a quantidade de recursos posso afirmar que esse modelo da ASUS é daquela categoria voltada para um nicho de público bem espécifico, os gamers e entusiastas bem mais exigentes, que terão uma noção mais abrangente de como gerenciar todos os recursos que essa placa oferece. E como esse modelo traz o X99 é uma ótima opção para adentrar na fámilia Core i de quinta geração e claro utlizar memórias do padrão DDR4.

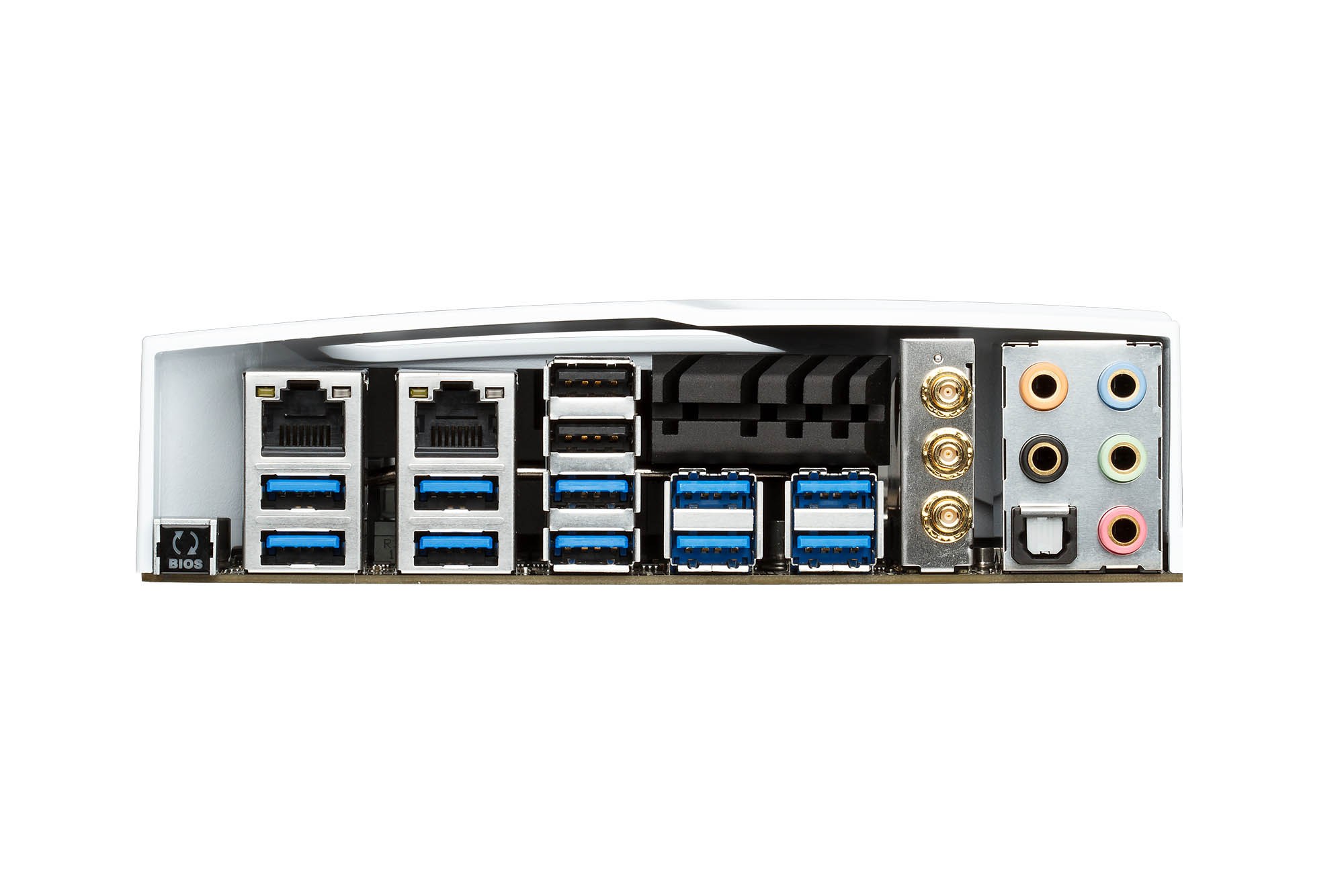

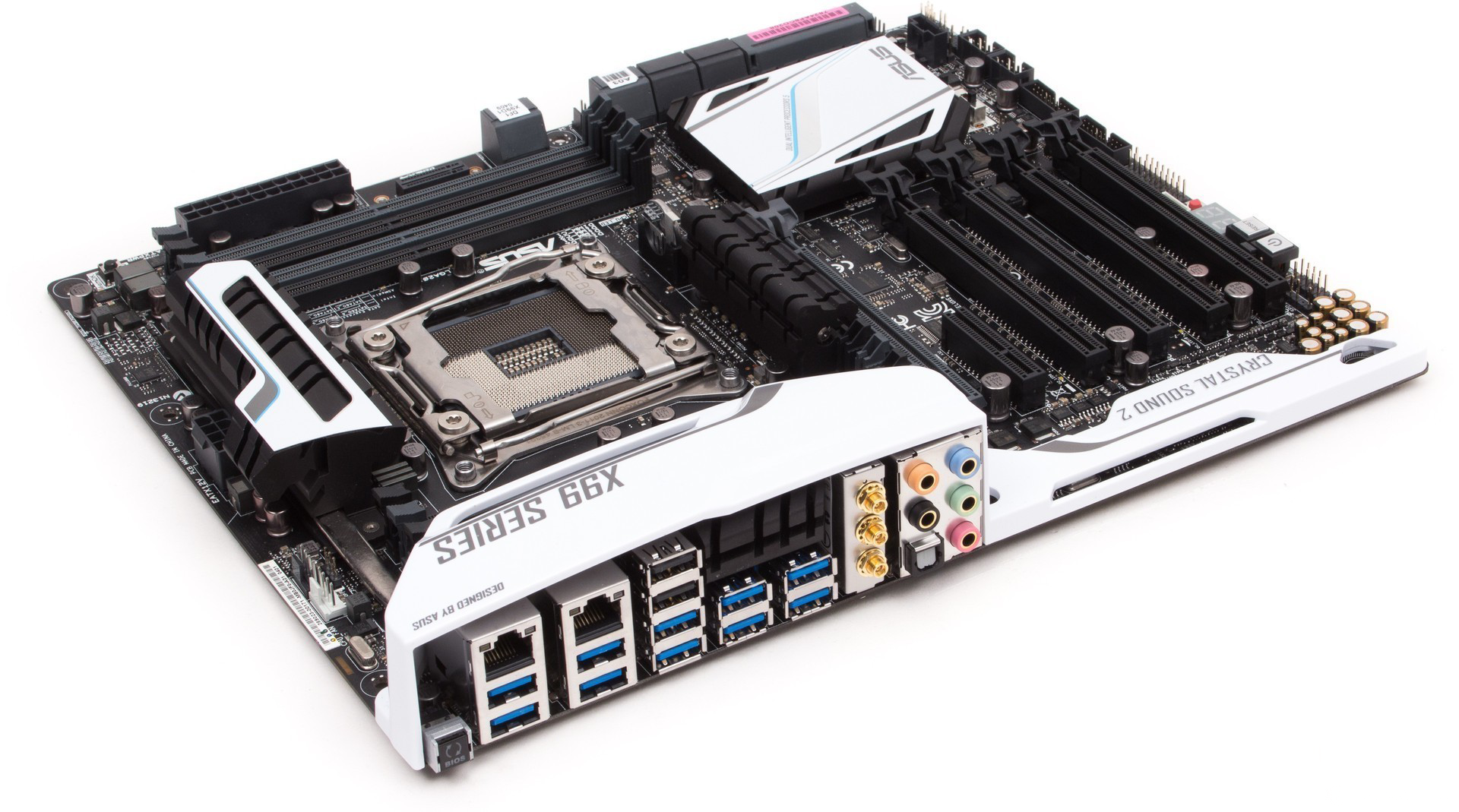

O painel traseiro traz um número bem elevado de conexões que irei comentar no próximo tópico, além dos diversos botões e switchs de gerenciamento que também falarei a seguir.

► Recursos

Para começar a tratar sobre os recursos que essa placa oferece, vamos logo num dos pontos mais importantes, que se refere a como essa placa lida com a energia, ainda mais se tratando de um modelo que muitos usuarios que adquirem irão realizar overlocks extremos.

A X99-Deluxe conta com oito fases para o processador, com o sistema inteligente de detecção de consumo da CPU intitulado ASUS DIGI+Power Control, que está dentro das especiicações exigidas pela Intel, e possibilita uma maior estabilidade do sistema em condições normais e em overclock, melhorando a eficiência energética.

Todos os capacitores da placa são sólidos 5K e todas as bobinas são de ferrite. Item essencial em todas as placas destinadas a uma aixa de público mais exigente.

Em relação a refrigeração da placa um recurso interessante é o Fan Xpert 3 que analise e controla as ventoinhas instaladas, proporcionando uma união entre uma boa refrigeração e um báixo rúido. E o melhor disso tudo é que tudo pode ser gerenciado através de um software que acompanha a placa.

O Software se baseia em duas categorias de gerenciamento. O modo RPM Fixed envolve conigurações focadas em reduzir o ruido, já o modo Auto Tuning funciona como um complemento do primeiro, já que ele se baseia na detecção da velocidade das ventoinhas e partir disso sugere configurações personalizadas.

Se tratando de uma placa Deluxe, além de recursos de gerenciamento com base em software e soluções eficientes para lidar com situações extremas durante um overclock, é preciso um bom número de conexões para suprir a necessidade dos usuários. E isso é cumprido sem sombra de dúvidas pela X99-Deluxe, a placa conta com diversas conexões, seja para armazenamento, ou para configurações multi-GPU, confira abaixo a quantidade de conexões oferecidas pela placa:

  • 5 x PCIe 3.0/2.0 x16 (trabalhando a x16, x16/x16, x16/x16/x8, x8/x8/x16/x8, x8/x8/x8/x8/x8)
  • 1 x PCIe 2.0 x4
  • 8 x DIMM DDR4 com suporte máximo a 64 GiB, suportando as seguintes frequências: DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz Non-ECC, Un-buffered
  • 6 x USB 2.0 (duas no painel traseiro e quatro através de conectores da placa-mãe
  • 14 x USB 3.0 ( dez no painel traseiro e e quatro disponíveis através de dois conectores na placa-mãe.
  • 1 x Sáida S/PDI Optica
  • 1 x M.2 Socket 3,
  • 2 x SATA Express
  • 8 x portas SATA 6Gb/s
  • 2 x LAN Ethernet

Um ponto que deve ser  destacados em relação as conexões, é no caso do PCI-Express, a velocidade que os slots irão trabalhar quando houver duas ou mais placas de vídeo em conjunto varia de acordo com a quantidadece linhas de PCI Express suportadas pelo processador. O Core i7- 5960x que atualmente é o melhor processador da Intel suporta 40 linhas de PCI-Express, então o modo de trabalho destacado acima será mantido. Agora caso o processador utilizado suporte apenas 20 linhas os slots PCI-Express trabalharão de forma diferente. Abaixo você pode conferir o modo de trabalho dos slots da X99-Deluxe com processadores de 20 e 40 linhas.

  • 40 linhas: PCIe 3.0/2.0 x16 (x16, x16/x16, x16/x16/x8, x8/x8/x16/x8, x8/x8/x8/x8/x8
  • 20 linhas: PCIe 3.0/2.0 x16 (x16, x16/x8, x8/x8/x8)

Em relação ao armazenamento, algumas placas já estão preparadas para o futuro e a X99-Deluxe traz isso muito bem, devido aso slots SATA Express e principalmente o M.2. O Sata Express por exempo permite uma velocidade de trasferência de dados de até 10 Gb/s, enquanto o SATA III, que é a conexão mais popular atualmente suporta 6 Gb/s.

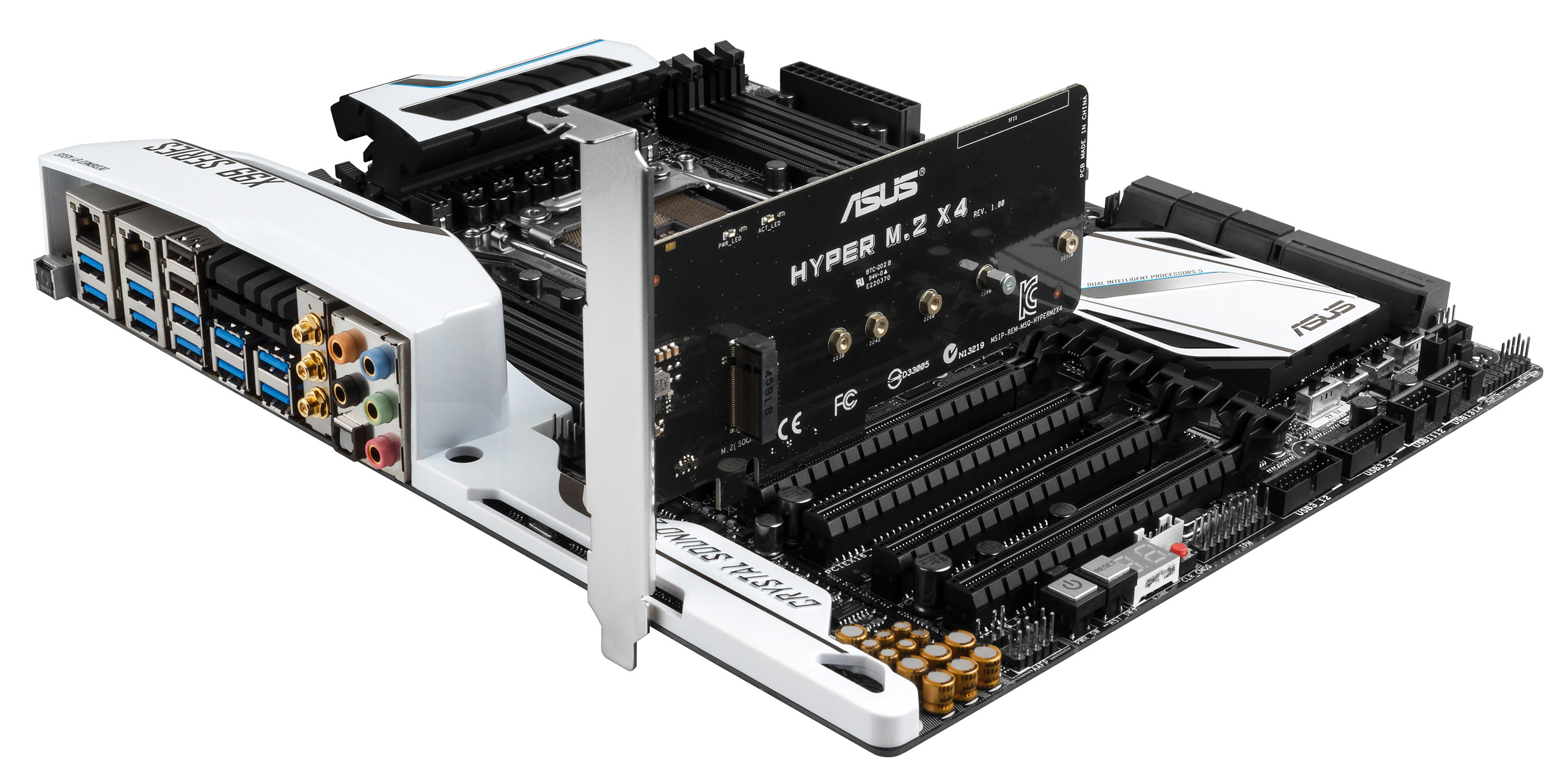

Já o M.2, esse então é a nata do armazenamento, suportando até 32 Gb/ de transferência de dados. Na X99-Deluxe encontra-se um conector vertical para o encaixe de uma base que acompanha o kit da placa para a conexão de um SSD M.2 dos seguintes tipos: 2242/2260/2280. Além de uma placa baseada no PCI Express X4 que também suporta SSDs do padrão M.2



Outra grande característica das placas da ASUS são os switch de gerenciamento de determinadas funções. Para ser mais direto, os dsijuntores e botões que facilitam alguma configuração rápida. E esse tipo de atrativo também acompanha a X99-Deluxe. Caso o usuário pretenda utilizar o computador numa bancada de testes, ao invés de um gabinete fechado, terá acesso a botões de Power, Reset, resetar a CMOS, display que exibe uma numeração quando o computador apresentar algum problema, e posteriormente consultar o que o número significa no manual de instruções. Há um header TPM (Trusted Platform Module) que juntamente com um chip específico pode ser utilizado para a proteção de dados através de criptografia. Gerenciamento do SLI e CrossFire, botão MemOK que realiza um testé rapido em relação a compatibilidade da placa com os módulos de memória instalados.

O botão Bios FlashBack que encontra-se no painel traseiro permitindo que o usuário atualize a BIOS sem precisar de processador e memória instalados, para a tualização é necessário apenas um pen-drive conectado a uma pota USB e então pressionar este botão FlashBack por três segundos para a placa ser atualizada.

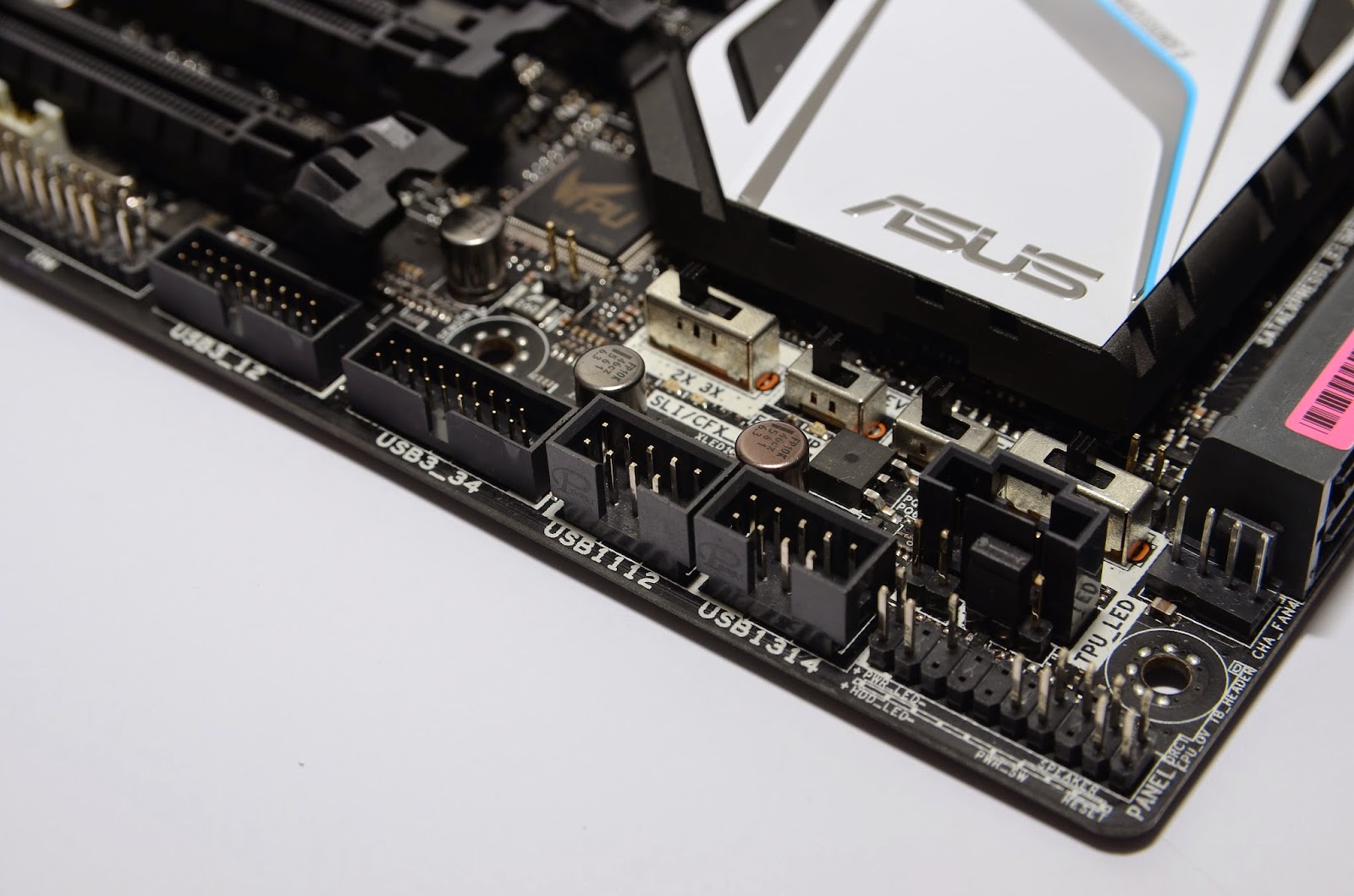

Para os usuário que precisam de um overclock mais fácil, sem ter que conigurar nada, pode utilizar o switch TPU I II, encontrado no canto inferior direito da placa, através desse recurso é possível aumentar o multiplicador do clock do processador, na posição I ou então o multiplicador e o clock base do processador na posição II. Há também o EZ XMP que aumenta o clock da memória e o clássico EPU que ativa ou desativa os recursos relacionados a economia de energia.

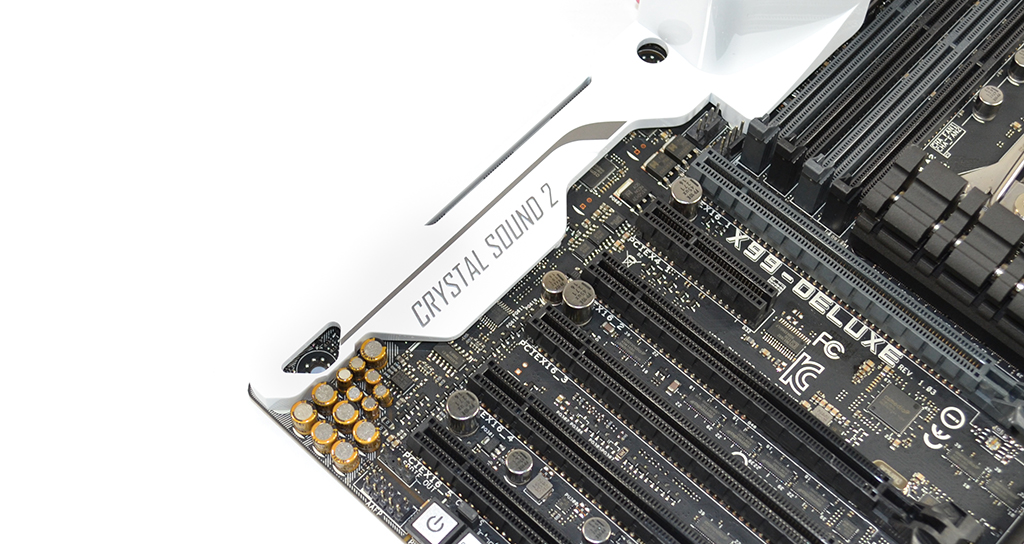

Outro ponto que foi muito enfatizadono lançamento desta placa refere-se a sua qualidade sonora, graças ao codec Realtek ALC1150 que oferece um bom resultado sonoro, tudo isso combinado com a tecnologia Crystal Sound 2, que evita os rúidos elétricos que podem afetar a qualidade sonora, ampliica o som em situações de uso de um fone de ouvido ou microfone. Sem sombra de dúvidas o Crystal Sound 2 é o grande concorrente do SupremeFX.

Para a conexão com a Internet além das duas portas Gigabit Ethernet que suporta recursos essenciais como o teaming para que as portas sejam combinadas e se comportem como uma única conexão de 2 Gbps quando o hardware é compatível. A X99-DEluxe também traz um base com conjunto de antenas MIMO 3X3. a instalação desse módulo é feito através do painel frontal numa área destinada especificamente para a placa posicionado ao lado dos canais de áudio.

Essa aposta das marcas de placa-mãe inclurem antenas externas wireless em suas placas mais robustas é uma escolha inteligente e que favorece ao usuário que deseja utilizar o desktop através da rede wi-fi, sem precisar comprar outro componente para isso.

Outro ponto interessante é que o recurso Wi-Fi Go presente em algumas placas da ASUS a alguns anos permanece na X9-Deluxe, possibilitando que você instale um aplicativo no seu computador e no seu dispositivo móvel e consiga por exemplo gerenciar a reprodução de conteúdo multimídia através do seu tablet ou smartphone.

► Chipset X99

O X99 é o grande chipset da Intel atualmente, lançado em agosto do ano passado, foi desenvolvido para suplantar a nova fámilia de processadores da Intel Hig-End da Intel trazendo ínumeras novidades como o suporte a memórias DDR4. O Socket utilizado com ese chipset é o LGA 2011-V3. Esse novo chipset veio para substituir o X79, lançado pela Intel em novembro de 2011.

As grandes novidades comparadas com o X79 é que  X99 suporta 6 portas USB 3.0, 10 portas SATA III 6 Gb/s, memórias DDR4 como mencionei acima, interface de armazenamento M.2.

Por enquanto os processadores compatíveis com esse chipset são todos da linha i7, já que essa plataforma é direcionada a desktops Hig-End. Os três modelos compatíveis são:

  • Core i7-5820 K
  • Core i7- 5930 K
  • Core i7-5960 X

Um ponto a ser destacado desses novos processadores, é o Core i7-5960 X e a melhor opção de processador o momento, que traz como grande diferencial a sia quantidade de núcleos físicos, que são 8. Pela primeira vez em toa a história de processadores da Intel voltado para desktops a companhia introduz um modelo com 8 núcleos reais de processamento. Suportando 16 threads, e com impressionantes 20 MB de cache no nível 3 (L3), e TDP de 140 W.

► BIOS

A BIOS da X99-Deluxe segue o padrão UEFI permitindo uma interface mais amigável em relação a configuração, possibilitando que você utilize o mouse para realizar as suas configurações dentro da BIOS.

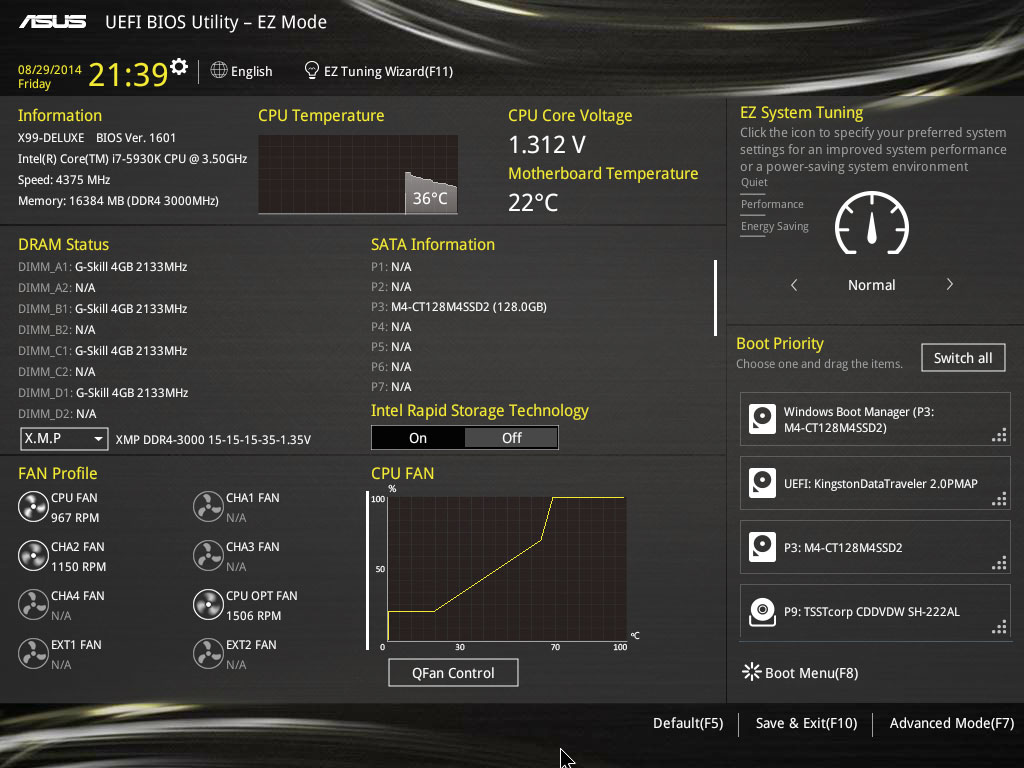

Basicamente a BIOS da ASUS é dividido em dois modos o EZ Mode e o Advanced Mode. No EZ Mode encontra-se inormações referentes a CPU, detalhes das portas SATA, ajustes no desempenho da DRAM, temperatura da placa-mãe, otimização de sistema, configuração da ordem de boot e etc.

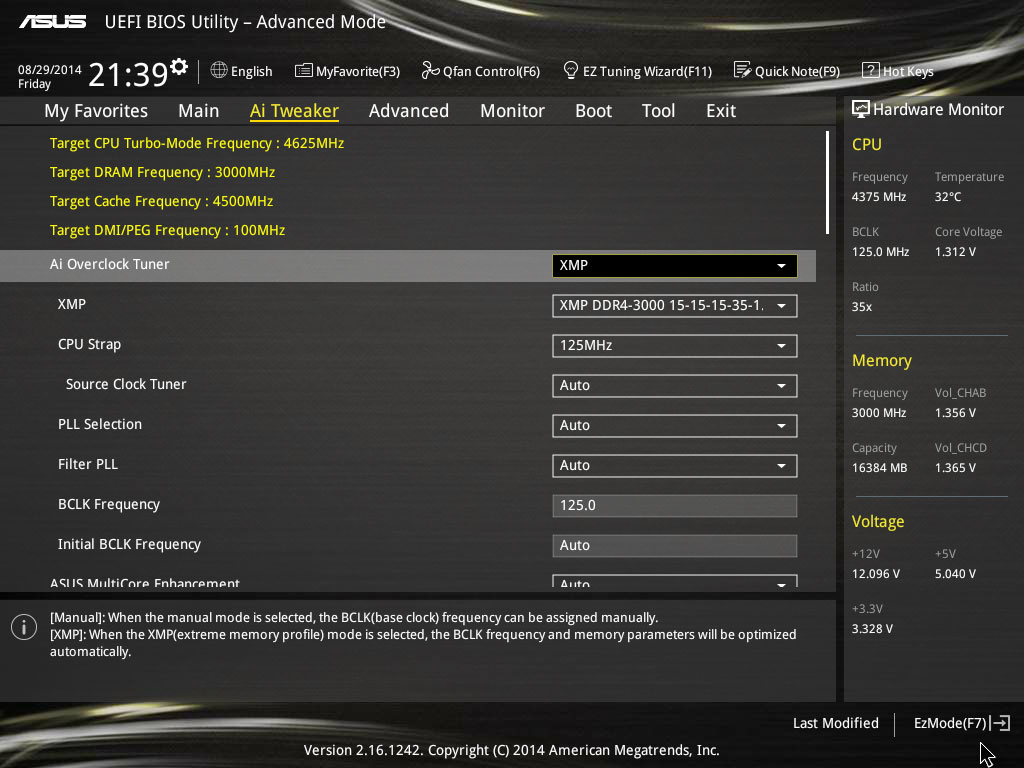

Já no Advanced Mode, como o próprio nome diz é relacionado as configurações avançadas, com destaque para as inormações relacionadas a placa de vídeo. E é através desse modo avançado que podemos encontrar as opções de overclock, com controle total das tensões.

►Pontos Positivos

  • Grande quantidade de recursos
  • Componentes de alta qualidade
  • Design arrojado
  • Alta fidelidade sonora
  • Botões úteis no PCB

►Pontos Negativos

  • Preço bem elevado

► Veredito

A ASUS X-99 Deluxe é uma ótima escolha para iniciar nesse processo de transição para a nova plataforma de processadores da Intel, que apresentam um desempenho muito superior que os da linha passada. A X99-Deluxe traz ínumeras conexões e tecnologias que a credencia como uma ótima opção intermediária para essa plataforma X99, além de muitos acessórios que serão úteis de acordo com o perfil do usuário.
