Marron

Galera, vou comprar meu gabinete e estava pensando em fazer um bom prejeto de ventilação pra ele. Gostaria da opinião de vocês, vou tentar dar o maximo de informações possíveis pra ficar mais fácil. Também vou fazer perguntas numeradas pra ficar mais organizada as respostas.

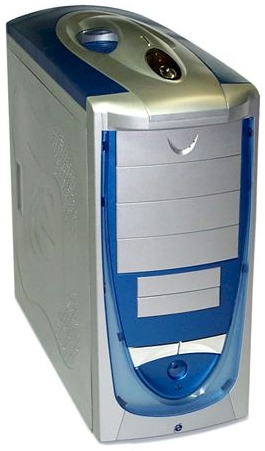

O Gabinete é um Goldship (Leadership) Handle 500W, aqui esta um link com uma foto e as especificações.
(http://www.atera.com.br/dispprod.asp?COD=GT4B033).


Não achei nenhuma foto na internet do interior dele, por favor quem tem esse gabinete e puder me falar como ele é por dentro ajudaria muito.

Aqui está uma imagem com o projeto:



Obs:
-Não coloquei que a fonte tira ar do gabinete porque ela não tem cooler traseiro, mas tem furinhos. A FAN dela é um de 120mm na parte de cima. Aqui tem uma foto:

-Todas as Fans são da marca Aspire de 80x80x25 mm, 27,94 cfm e 30 dba.
http://www.newegg.com/Product/Product.asp?Item=N82E16811998104
-O Slot fan tem 10.5cfm, fraco né??
-As Fans que empurram ar pra dentro do gabinete vao ter filtros.
- Vai ser instalado um cooler no HD (aqueles que vão em baixo dele)

As questões são:
1.A relação entre entrada e saída de ar esta boa?
Tenho quatro FANS injetando ar (2 na frente e duas do lado). E quatro Fans funcionando como exaustores, e mais uma participação (talvez pequena) da fonte neste sentido.
Entrada de ar: 4*28= 112 CFM (Sem considerar a diminuição de fluxo que os filtros provocam)
Saída de ar 3*28 + 10,5(Slot Fan) = 94,5 CFM (Sem contar a fonte)
1.1 Não sei como contar o quanto a fonte vai ajudar na Exaustão e nem quanto os filtros vão atrapalhar na injeção de ar, mas acho que ta mais ou menos equilibrado. Se alguém tiver uma noção por favor poste aí.

2. As Fans dianteiras devem estar bem na frente do HD, ou não?

3. Qual deve ser a posição das Fans no acrílico?
1 Exatamente em cima do processador e 1 exatamente sobre a placa de Vídeo? Ou devo colocar elas mais em baixo uma do lado da outra?

4. A Slot Fan fica em baixo da placa de vídeo puxando ar quente dela?

5. Os drives de DVD devem ficar separados por uma Baia pra circular ar entre eles ou é melhor ficarem juntos mesmo?

6. Façam observações adicionais sobre algum erro ou falha no projeto? E sugestões também.

Obrigado desde já.

Thibrun

Vamos lá :
1. Vc tem 4 fans de 80 mm jogando ar dentro do gabinete. Tem 3 de 80 funcionando como exaustores, mais um slot fan e o fan da fonte. No final das contas deve estar mais ou menos equilibrado.

2. Disposição dos fans dianteiros está boa. Vc aproveita e já ventila o HD. Pessoalmente eu não gosto de HDcooler. Não gosto de nada vibrando em cima do HD.

3. Pra ficar 10, eu colocaria dutos, tanto em cima do processador, bem como da VGA. O ar frio externo iria cir direto em cima deles, melhorando muito a refrigeração. Veja um exemplo desses dutos:


4. Esse slot eu tiraria. O ar quente sempre sobe. Na posição em que esse slot fan está, acredito que iria piora a refrigeração

5. Eu, sempre que possível, prefiro deixar tanto as unidades de HD, como as de CD ou DVD, separadas, justamente para permitir uma melhor circulação de ar e refrigeração.

6. Não se esqueça da arrumação dos cabos, se bem que vc está usando SATA, mas os cabos da fonte também devem ser bem arrumados.

É isso aí
Thibrun

__________________
não, thibrun não ficou louco nem tão pouco analfabeto!
apenas para evitar problemas com a moderação não irei mais usar letras maiúsculas em meus posts.

"eu vos digo: não sois máquinas! homens é o que sois !"
(do imortal charles chaplin no último discurso do grande ditador)

Anubis

Salve!

Eu particularmente prefiro gabinetes que usam fans de 120mm atras e se possivel na frente tambem...

Mas pra mim parece boa, e como o Thibrun escreveu, eu acho totalmente dispensável o slot fan e o cooler de HD.
Principalmente o de HD pois voce irá colocar 2 fans frontais que irão ventilar o mesmo.

A placa que voce vai usar é SLI, com 2 VGAs?
Se for, não sei se esse cooler de 80mm consegue atingir as duas não...

Qto a fonte, acho qe a fan puxa o ar de baixo e não de cima... deve estar invertido.

Até mais!
:wink:

__________________
Dead or Alive?

Comodo Firewall
Avast Home Antivirus
Opera Browser

Marron

Thibrun e Anubis valeu pelas dicas, mas ainda ficou umas duvidas.

2. o HD cooler pode ser perigoso para o HD? Mesmo que não for, é dispensavel visto a ação das duas FANS dianteiras?

3. Também pensei nos dutos, é uma boa mesmo.

4. Na verdade o Slot fan retira ar direto do chipset da placa de vídeo, ela não o ar em baixo dela, mas o ar em cima dela. Iria atrapalhar mesmo? Eu acredito que não pois pegaria direto o ar quente que sai do chipset da VGA.

Ao Anubis, por enquanto estou com uma só, mas mais pra frente comprarei outra, seria melhor fazer o furo no acrilico pra que pegassem as duas de uma vez né?

Thibrun

O HD esquenta, relativamente, pouco. A ventilação proporcionada pelos dois fans de 80 mm é mais do que suficiente

No seu esquema, o slot fan está abaixo da VGA. O ar quente sempre sobe. Logo o slot fan vai estar puxando o ar frio que iria refrigerar a VGA. Caso vc deseje manter o solt fan, passe-o para um slot acima da VGA. Aí sim ele vai tirar o ar quente oriundo da VGA.

É isso aí
Thibrun

__________________
não, thibrun não ficou louco nem tão pouco analfabeto!
apenas para evitar problemas com a moderação não irei mais usar letras maiúsculas em meus posts.

"eu vos digo: não sois máquinas! homens é o que sois !"
(do imortal charles chaplin no último discurso do grande ditador)

Anubis

Salve!

É... se voce vai ficar com 2 VGAs mesmo, é bom já definir uma posição boa pra ventilar os dois, se o de 80mm não der use um de 92mm.

Qto ao HD, aqui só um ventinho vindo indiretamente do cooler frontal já mantem frio o HD (seagate), então não precisa mesmo do HD cooler... poupe alguns watts da fonte pois qdo tiver 2 VGAs voce vai precisar. E melhor até usar uma fonte melhor tipo Seventeam, Zalman, TT, etc...

Até mais!
:wink:

__________________
Dead or Alive?

Comodo Firewall
Avast Home Antivirus
Opera Browser

Marron

Slave Thibrun e Anubis, acho que vou aposentar o HD Cooler então. Valeu pelas dicas.
Quanto a PCI FAN, o chipset da placa de video fica virado pra baixo nao fica??? O slot fan não puxa ar pela parte de baixo dele, mas sim pela parte de cima. Pelo menos é essa a ideia que eu tenho. Assim, posicionando ele em baixo da VGA, ele tira o ar quente que sai do chipset dela. Se for essa a configuração ainda assim não acham bom?

Anubis, quanto a fonte acho que nao preciso me preocupar não. Antec é uma marca muito boa (pelo menos muito famosa nos EUA e só leio reviews falando muito bem dela) e eu comprei um modelo que o site da Nvidia indicou para sistema com SLI (selo Sli ready para fontes). Na verdade as outras marcas que voce citou nem estavam entre as fontes testadas e apovadas pra SLI. Sei que são marcas boas, mas preferi pegar uma das indicadas pela nvidia. Verifique aqui: http://www.slizone.com/object/slizone_build.html

Anubis

Salve!

Antec???
Não tinha notado. Caso encerrado! :mrgreen:

Acho que a configuração tá boa sim... geralmente o esquema é bem por aí mesmo.
O que tambem ajuda muito na ventilação é o tamanho do gabinete, qto maior melhor.

O meu tem varios fans, mas como não é grande e por isso a temperatura baixa pouco, nem que eu colocasse fans por todos os lados ia melhorar.... por isso estou achando um outro pra substituir.

Até mais!
:wink:
